| Quantidade mínima: | 1 peça |
| embalagem padrão: | 10pcs/saco plástico, 500pcs/cartão |
| Período de entrega: | Dentro de 1-3 dias do trabalho |
| método de pagamento: | L/C, T/T, Western Union, cartão de crédito |
| Capacidade de abastecimento: | 10, 000 pcs por mês |

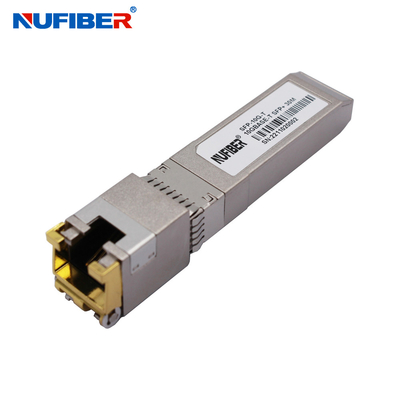

Fornecimento de fábrica 10Gbps SFP + Modulo RJ45 de cobre Transceptor 30m compatível com Cisco
Os transceptores SFP+-10GBASE-T de cobre de pequena forma plugável (SFP) são baseados no acordo SFP Multi Source Agreement (MSA).Normas 5Gbase-T / 1000base-T conforme especificado no IEEE Std 802.3. O SFP+-10GBASE-T usa o pin RX_LOS do SFP para indicação de link. Se puxar o pin TX_DISABLE do SFP, o PHY IC será redefinido.
Comprimento do cabo
| Padrão | Cabos | Alcance | Portão de acolhimento |
| 10Gbase-T | Categoria 6A | 30m | XFI |
| 5Gbase-T/2.5Gbase-t | Categoria 5E | 50m | 5GBase-R/2.5GBase-X |
| 1000base-T | Categoria 5E | 100m | 1000base-FX |
Parâmetros ópticos
| Parâmetro | Símbolo | Minha. | Tipico | Max. - O quê? | Unidades | Notas/Condições |
| Corrente de abastecimento | É | 320 | 375 | mA | 1.2W de potência máxima em toda a gama de tensão e temperatura. Ver nota de precaução abaixo | |
| Voltagem de entrada | Vcc | 3.13 | 3.3 | 3.47 | V | Referência ao GND |
| Corrente de sobretensão | Escorpião | 30 | mA | Enchufe a quente acima da corrente de estado constante. |
Sinais de baixa velocidade
| Sinais de baixa velocidade, características eletrónicas | |||||
| Parâmetro | Símbolo | Min. | Max. | unidade | Notas/Condições |
| SFP Output LOW | VOL | 0 | 0.5 | V | 4.7k a 10k para host_Vcc, |
| SFP de saída alta | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | 4.7k a 10k para host_Vcc, |
| SFP Input LOW | VIL | 0 | 0.8 | V | 4.7 km a 10 km para Vcc, |
| SFP Input HIGH | VIH | 2 | Vcc + 0.3 | V | 4.7 km a 10 km para Vcc, |
Interface elétrica de alta velocidade
| Interface elétrica de alta velocidadeLinha de transmissão SFP | ||||||
| Parâmetro | Símbolo | Min. | Tipo | Max. | unidade | Notas/Condições |
| Frequência da linha | fL | 125 | MHz | Codificação de 5 níveis, por | ||
| Tx Impedância de saída | Zout, Texas. | 100 | Ohm | Diferencial, para todos | ||
| Rx Impedância de entrada | Zin, RX. | 100 | Ohm | Diferencial, para todos | ||
| Interface elétrica de alta velocidade, host-SFP | ||||||
| Parâmetro | Símbolo | Min. | Tipo | Max. | unidade | Notas/Condições |
Introdução de dados de ponta única | Revestimento | 250 | 1200 | mV | Com uma única extremidade | |
Output de dados de terminação única | Voutismo | 350 | 800 | mV | Com uma única extremidade | |
| Tempo de subida/caída | Tr,Tf | 175 | psec | 20% a 80% | ||
| Tx Impedância de entrada | Zin | 50 | Ohm | Com uma única extremidade | ||
| Rx Impedância de saída | Zout | 50 | Ohm | Com uma única extremidade | ||
