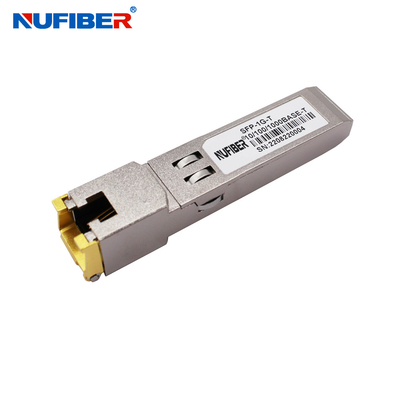

10/100/1000Mbps Cabo de cobre RJ45 UTP Cat5 Modulo 100 metros
Detalhes do produto:
Lugar de origem: | China |
Marca: | NUFIBER |
Certificação: | CE FCC Rohs |
Número do modelo: | SFP-GE-T |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 1 peça |
---|---|
Detalhes da embalagem: | 10pcs/plastic saco, 500pcs/carton |
Tempo de entrega: | Dentro de 1-3 dias do trabalho |
Termos de pagamento: | L/C, T/T, Western Union, cartão de crédito |
Habilidade da fonte: | 10.000 PCes pelo mês |
Informação detalhada |
|||
Taxa de dados: | 1.25Gb/s | Distância: | 100m |
---|---|---|---|
Conector: | RJ45 | DDM: | Apoio |
fonte de alimentação: | 3.3V | Temperatura de funcionamento: | 0~70℃ |
Compatibilidade: | Cisco, HP, Huawei, Finisar… | Fabricante: | - Sim, sim. |
Descrição de produto
10/100/1000Mbps Cabo de cobre RJ45 UTP Cat5 Modulo 100 metros
Descrição
O transceptor SFP de cobre 10/100/1000 é um módulo de alto desempenho e custo-benefício compatível com os padrões Gigabit Ethernet e 10/100/1000BASE-T, conforme especificado no IEEE 802. 3-2002 e no IEEE 802.3ab,que suportam uma taxa de transferência de dados de 10/100/1000Mbps até 100 metros, através de um cabo de categoria 5 de par torcido não blindado.
O GLC-T10/100/1000 suporta 10/100/1000 Mbps full duplex data-links com sinais de modulação de amplitude de pulso (PAM) de 5 níveis.Todos os quatro pares no cabo são usados com taxa de símbolo a 250Mbps em cada par.
O GLC-T10/100/1000 fornece informações de identificação serial padrão compatíveis com o SFP MSA, que podem ser acessadas com endereço de A0h através do protocolo CMOS EEPROM serial de 2 fios.O IC físico também pode ser acessado através de 2 fios de autocarro serial no endereço ACh.
Características
- Ligações de dados bidirecionais até 1,25 Gb/s
- Impressão de SFP ligável a quente
- Intervalo alargado de temperaturas da caixa (-40°C a +85°C)
- Casca totalmente metálica para baixa EMI
- Baixa dissipação de energia
- Conjunto de conectores compactos RJ-45
- Informações pormenorizadas sobre o produto no EEPROM
- Fornecimento de energia único de +3,3 V
- Acesso à camada física IC através do bus serial de 2 fios
- 10/100/1000 Operação BASE-T em sistemas host com interface SGMII
- Compatível com a SFP MSA
- Compatível com a norma IEEE Std 802.3TM-2002
- Conforme com a FCC 47 CFR Parte 15, Classe B
- Produtos compatíveis com a RoHS
Aplicações
- 1.25 Gigabit Ethernet através de cabo Cat 5
- Interruptor/Router para Interruptor/Linha do Router
- E/S de alta velocidade para servidores de ficheiros
Parâmetros ópticos
Parâmetro | Símbolo | Minha. | Tipico | Max. - O quê? | Unidades | Notas/Condições |
Corrente de abastecimento | É | 320 | 375 | mA | 1.2W de potência máxima em toda a gama de tensão e temperatura. Ver nota de precaução abaixo | |
Voltagem de entrada | Vcc | 3.13 | 3.3 | 3.47 | V | Referência ao GND |
Corrente de sobretensão | Escorpião | 30 | mA | Enchufe a quente acima da corrente de estado constante. |
Parâmetro | Símbolo | Minha. | Max. - O quê? | Unidades | Notas/Condições |
SFP Output LOW | VOL | 0 | 0.5 | V | 4.7k a 10k para host_Vcc. |
SFP de saída alta | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | 4.7k a 10k para host_Vcc. |
SFP Input LOW | VIL | 0 | 0.8 | V | 4.7 km a 10 km para Vcc. |
SFP Input HIGH | 2 | Vcc + 0,3 V | V | 4.7 km a 10 km para Vcc. |
Linha de transmissão SFP | ||||||
Parâmetro | Símbolo | Minha. | Tipico | Max. - O quê? | Unidades | Notas/Condições |
Frequência da linha | fL | 125 | MHz | Codificação de 5 níveis, por IEEE 802.3 | ||
Tx Impedância de saída | Zout, Texas. | 100 | Ohm | Diferencial | ||
Rx Impedância de entrada | Zin, RX. | 100 | Ohm | Diferencial |
