| Quantidade mínima: | 1 parte |
| embalagem padrão: | 10 peças/saco de plástico, 500 peças/caixa |
| Período de entrega: | Dentro de 1-3 dias do trabalho |
| método de pagamento: | L/C, T/T, Western Union, cartão de crédito |
| Capacidade de abastecimento: | 10.000 PCes pelo mês |

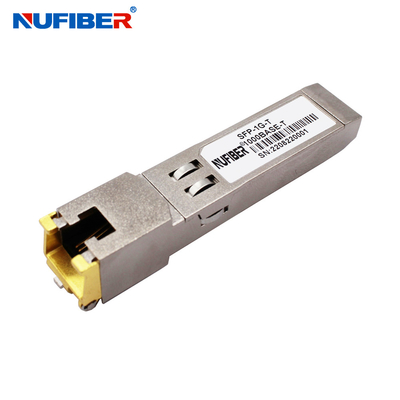

Modulo de transmissor de 100 m de cobre RJ-45
O transceptor SFP de cobre 10/100/1000 é um módulo de alto desempenho e custo-benefício compatível com os padrões Gigabit Ethernet e 10/100/1000BASE-T, conforme especificado no IEEE 802. 3-2002 e no IEEE 802.3ab,que suportam uma taxa de transferência de dados de 10/100/1000Mbps até 100 metros através de um cabo de categoria 5 de par torcido não blindado.
O GLC-T10/100/1000 suporta ligações de dados duplex completas de 10/100/1000 Mbps com sinais de modulação de amplitude de pulso (PAM) de 5 níveis.Todos os quatro pares no cabo são usados com taxa de símbolo a 250Mbps em cada par.
O GLC-T10/100/1000 fornece informações de identificação serial padrão compatíveis com o SFP MSA, que podem ser acessadas com endereço de A0h através do protocolo CMOS EEPROM serial de 2 fios.O IC físico também pode ser acessado através de 2 fios de autocarro serial no endereço ACh.
Características
Aplicações
Parâmetros ópticos
| Parâmetro | Símbolo | Minha. | Tipico | Max. - O quê? | Unidades | Notas/Condições |
| Corrente de abastecimento | É | 320 | 375 | mA | 1.2W de potência máxima em toda a gama de tensão e temperatura. Ver nota de precaução abaixo | |
| Voltagem de entrada | Vcc | 3.13 | 3.3 | 3.47 | V | Referência ao GND |
| Corrente de sobretensão | Escorpião | 30 | mA | Enchufe a quente acima da corrente de estado constante. |
| Parâmetro | Símbolo | Minha. | Max. - O quê? | Unidades | Notas/Condições |
| SFP Output LOW | VOL | 0 | 0.5 | V | 4.7k a 10k para host_Vcc. |
| SFP de saída alta | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | 4.7k a 10k para host_Vcc. |
| SFP Input LOW | VIL | 0 | 0.8 | V | 4.7 km a 10 km para Vcc. |
| SFP Input HIGH | 2 | Vcc + 0,3 V | V | 4.7 km a 10 km para Vcc. |
| Linha de transmissão SFP | ||||||
| Parâmetro | Símbolo | Minha. | Tipico | Max. - O quê? | Unidades | Notas/Condições |
| Frequência da linha | fL | 125 | MHz | Codificação de 5 níveis, por IEEE 802.3 | ||
| Tx Impedância de saída | Zout, Texas. | 100 | Ohm | Diferencial | ||
| Rx Impedância de entrada | Zin, RX. | 100 | Ohm | Diferencial | ||
