| Quantidade mínima: | 1 parte |
| embalagem padrão: | 10pcs/plastic saco, 500pcs/carton |
| Período de entrega: | Dentro de 1-3 dias do trabalho |
| método de pagamento: | L/C, T/T, Western Union, cartão de crédito |
| Capacidade de abastecimento: | 10.000 unidades por mês |

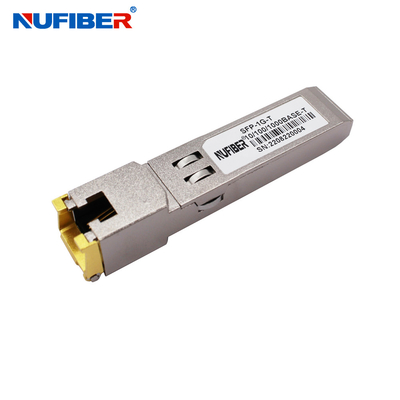

GLC-T Gigabit RJ45 Ethernet Module 10/100/1000M Transceptor UTP de cobre 100m
O transceptor SFP de cobre GLC-T10/100/1000 é um módulo de alto desempenho e econômico compatível com os padrões Gigabit Ethernet e 10/100/1000BASE-T, conforme especificado no IEEE 802. 3-2002 e IEEE 802.3ab, que suporta uma taxa de dados de 10/100/1000Mbps até 100 metros de alcance através de cabo de categoria 5 de par torcido não blindado.O GLC-T10/100/1000 suporta ligações de dados full duplex de 10/100/1000 Mbps com sinais de modulação de amplitude de pulso (PAM) de 5 níveis. Todos os quatro pares no cabo são usados com taxa de símbolo de 250Mbps em cada par. O GLC-T10/100/1000 fornece informações de ID serial padrão compatíveis com o SFP MSA,que pode ser acedido com o endereço de A0h através do protocolo CMOS EEPROM serial de 2 fiosO IC físico também pode ser acessado através de um autocarro serial de 2 fios no endereço ACh.
Características
Aplicações
Parâmetros ópticos
| Parâmetro | Símbolo | Minha. | Tipico | Max. - O quê? | Unidades | Notas/Condições |
| Corrente de abastecimento | É | 320 | 375 | mA | 1.2W de potência máxima em toda a gama de tensão e temperatura. Ver nota de precaução abaixo | |
| Voltagem de entrada | Vcc | 3.13 | 3.3 | 3.47 | V | Referência ao GND |
| Corrente de sobretensão | Escorpião | 30 | mA | Enchufe a quente acima da corrente de estado constante. |
| Parâmetro | Símbolo | Minha. | Max. - O quê? | Unidades | Notas/Condições |
| SFP Output LOW | VOL | 0 | 0.5 | V | 4.7k a 10k para host_Vcc. |
| SFP de saída alta | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | 4.7k a 10k para host_Vcc. |
| SFP Input LOW | VIL | 0 | 0.8 | V | 4.7 km a 10 km para Vcc. |
| SFP Input HIGH | 2 | Vcc + 0,3 V | V | 4.7 km a 10 km para Vcc. |
| Linha de transmissão SFP | ||||||
| Parâmetro | Símbolo | Minha. | Tipico | Max. - O quê? | Unidades | Notas/Condições |
| Frequência da linha | fL | 125 | MHz | Codificação de 5 níveis, por IEEE 802.3 | ||
| Tx Impedância de saída | Zout, Texas. | 100 | Ohm | Diferencial | ||
| Rx Impedância de entrada | Zin, RX. | 100 | Ohm | Diferencial | ||
