| Quantidade mínima: | 1 peça |
| embalagem padrão: | 10pcs/saco plástico, 500pcs/caixa |
| Período de entrega: | Dentro de 1-3 dias de trabalho |
| método de pagamento: | L/C, T/T, Western Union, cartão de crédito |
| Capacidade de abastecimento: | 100.000 PCs por mês |

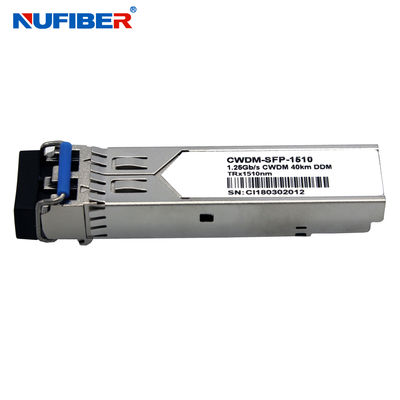

O CWDM-SFP160-1470~1610 série de transceptores de modo único é um módulo plugável de formato pequeno para comunicações de dados ópticos duplex, como Gigabit Ethernet 1000BASE-ZX e Fiber Channel 1x SM-LC-L FC-PI. Ele possui o conector SFP de 20 pinos para permitir a capacidade de conexão a quente. Este módulo foi projetado para fibra monomodo e opera em um comprimento de onda nominal de comprimento de onda CWDM. Existem dezoito comprimentos de onda centrais disponíveis de 1470nm a 1610nm, com cada passo de 20nm.
A seção do transmissor usa um laser CWDM DFB de poço quântico múltiplo e é um laser de classe 1 em conformidade com a Norma Internacional de Segurança IEC-60825. A seção do receptor usa um pré-amplificador de detector InGaAs integrado (IDP) montado em um cabeçalho óptico e um CI de pós-amplificador limitador. Os CWDM-SFP160-1470~1610 séries são projetadas para estar em conformidade com SFF-8472.
Parâmetros Ópticos (TOP = -40 a 85°C, VCC = 3,135 a 3,465 Volts)
| Parâmetro | Símbolo | Mín.. | Típico | Máx.. | Unidade | Nota |
| Seção do Transmissor: | ||||||
| Comprimento de onda central | λc | λ-6 | λ | λ+7,5 | nm | |
| Largura espectral (-20dB) | △λ | 1 | nm | |||
| Relação de supressão do modo lateral | SMSR | 30 | dB | |||
| Potência de saída óptica | Pout | 2 | +5 | dBm | 1 | |
| Tempo de subida/descida óptico | tr / tf | 260 | ps | 2 | ||
| Relação de extinção | ER | 8.2 | dB | |||
| Máscara de olho para saída óptica | Em conformidade com IEEE802.3z (segurança do laser classe 1) | |||||
| Seção do Receptor: | ||||||
| Comprimento de onda de entrada óptica | λc | 1460 | 1620 | nm | ||
| Sobrecarga do receptor | Pol | -8 | dBm | 3 | ||
| Sensibilidade RX | Sen | -34 | dBm | 3 | ||
| RX_LOS Assert | LOS A | -40 | dBm | |||
| RX_LOS De-assert | LOS D | -32 | dBm | |||
| Histerese RX_LOS | LOS H | 0.5 | dB | |||
| Especificações Gerais: | ||||||
| Taxa de dados | BR | 1.063/1.25 | Gb/s | |||
| Taxa de erro de bits | BER | 10-12 | ||||
| Comprimento máximo de link suportado em 9/125μm SMF@1.25Gb/s | LMAX | 160 | km | |||
| Orçamento total do sistema | LB | 24 | dB | |||
Informações para Pedidos
| SFP de fibra dupla Transceptor | |
| Número da peça | Descrição do produto |
| SFP de 155Mbp/s Transceptor | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| SFP de 1,25 Gbps Transceptor | |
| GE-SX-MM850 | 1,25 Gbps, 850nm MM 500m Dual LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1,25 gbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1,25 Gbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1,25 Gbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1,25 Gbps, 1550nm SM 60km Dual LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1,25 Gbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1,25 Gbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| SFP de 10 Gbps Transceptor | |
| SFP+-10GB-SR | 10G SFP+ SR Multi modo fibra dupla LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Multi modo fibra dupla LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Modo único fibra dupla LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER Modo único fibra dupla LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Modo único fibra dupla LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Modo único fibra dupla LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40km |
| SFP+10G80-DWDM | DWDM SFP+ 80km |
| XFP Transceptor | |
| XFP-10G-SR | 10G XFP SR Multi modo fibra dupla LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Modo único fibra dupla LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Modo único fibra dupla LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Modo único fibra dupla LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR Modo único fibra dupla LC 1550nm 80km |
| Transceptor CWDM DWDM | |
| XFP-CWDM-40xx | 1470 ~1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40km |
| XFP-DWDM-80xx | DWDM XFP 80km |
| XFP-DWDM-100xx | DWDM XFP100km |
Mostrar produtos
