| Quantidade mínima: | 1 parte |
| embalagem padrão: | 10pcs/plastic saco, 500pcs/carton |
| Período de entrega: | Dentro de 1-3 dias do trabalho |
| método de pagamento: | L/C, T/T, Western Union, cartão de crédito |
| Capacidade de abastecimento: | 100.000 PCes pelo mês |

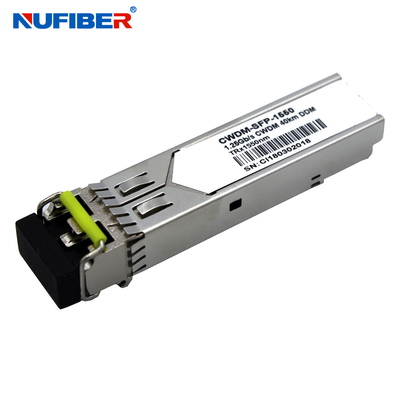

Fibras NuCWDM-SFP-GE40-XXO transceptor de modo único da série é um módulo ligável de pequeno formato para comunicações de dados ópticos duplex, como Gigabit Ethernet 1000BASE-ZX e Fiber Channel 1x SM-LC-L FC-PI.É com o conector SFP 20 pin para permitir a capacidade de plugue quenteEste módulo é projetado para fibra de modo único e opera em um comprimento de onda nominal do comprimento de onda CWDM.
A secção transmissora utiliza um laser DFB CWDM de poço quântico múltiplo e é um laser de classe 1 conforme a Norma Internacional de Segurança IEC-60825.A seção receptor usa um pré-amplificador de detector de InGaAs integrado (IDP) montado em um cabeçalho óptico e um IC de pós-amplificador limitador. OCWDM-SFP-GE40-XXAs séries são concebidas para serem conformes com a SFF-8472.
Parâmetros ópticos ((TOP = -40 a 85 °C, VCC = 3,135 a 3,465 volts)
| Parâmetro | Símbolo | Min.. | Tipico | Max.. | Unidade | Notas |
| Secção transmissora: | ||||||
| Comprimento de onda do centro | λc | λ-6 | λ | λ+6.5 | nm | |
| Largura espectral ((-20dB) | △λ | 1 | nm | |||
| Relação de supressão do modo lateral | SMSR | 30 | dB | |||
| Potência de saída óptica | Pfora. | -2 | +3 | dBm | 1 | |
| Tempo de subida/baixa óptica | tr/ tf | 260 | ps | 2 | ||
| Taxa de extinção | Urgência | 8.2 | dB | |||
| Máscara de olho para saída óptica | Compatível com a norma IEEE802.3z ((segurança do laser de classe 1) | |||||
| Seção receptor: | ||||||
| Comprimento de onda de entrada óptica | λc | 1260 | 1620 | nm | ||
| Sobrecarga do receptor | POl | - 8 | dBm | 3 | ||
| Sensibilidade ao RX | Sen | - 24. | dBm | 3 | ||
| RX_LOS Assert | LOSA | - 40 | dBm | |||
| RX_LOS Desafirmar | LOSD | - 25 | dBm | |||
| Histerese RX_LOS | LOSH | 0.5 | dB | |||
| Especificações gerais: | ||||||
| Taxa de dados | BR | 1.063/1.25 | Gb/s | |||
| Taxa de erro de bits | BER | 10- Doze | ||||
| Comprimento máximo de ligação suportado em 9/125μm SMF@1.25Gb/s | LMax. | 40 | km | |||
| Orçamento total do sistema | LB | 21 | dB | |||
Informações de encomenda
| SFP de dupla fibraTransmissor | |
| Número da parte | Descrição do produto |
| 155Mbp/s SFPTransmissor | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 1.25Gbps SFPTransmissor | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Dual LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Dual LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| SFP de 10 GbpsTransmissor | |
| SFP+-10GB-SR | 10G SFP+ SR Multi-modo de fibra dupla LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Multi modo de fibra dupla LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Fibra dupla de modo único LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER Fibra dupla de modo único LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Fibra dupla de modo único LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Fibra dupla de modo único LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~ 1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40 km |
| SFP+10G80-DWDM | SFP+ 80 km |
| XFPTransmissor | |
| XFP-10G-SR | 10G XFP SR Multi-modo de fibra dupla LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Fibra dupla de modo único LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Fibra dupla de modo único LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Fibra dupla de modo único LC 1550nm 40km |
| XFP- 10G-ZR | 10G XFP ZR Fibra dupla de modo único LC 1550nm 80km |
| Transceptor CWDM DWDM | |
| XFP-CWDM-40xx | 1470 ~ 1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DTDM-40xx | DWDM XFP 40 km |
| XFP-DTDM-80xx | DWDM XFP 80 km |
| XFP-DTDM-100xx | DWDM XFP100km |
Mostrar produtos
Embalagem e transporte
Exposição de fábrica
|
|
