| Quantidade mínima: | 1 piece |
| embalagem padrão: | 10pcs/plastic bag, 500pcs/carton |
| Período de entrega: | Within 1-3 work days |
| método de pagamento: | L/C, T/T, Western Union,Credit Card |
| Capacidade de abastecimento: | 10,000 pcs per month |

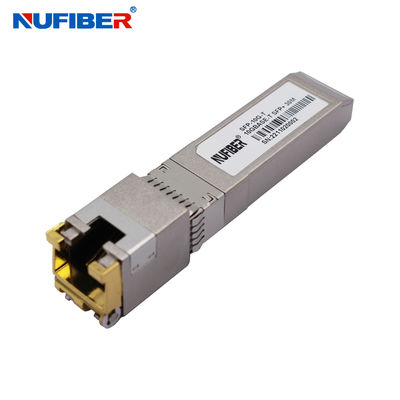

Módulo RJ45 de Cobre OEM 10G 30m Módulo de Cabo UTP 10G compatível com Cisco
Os transceptores SFP+-10GBASE-T Copper Small Form Pluggable (SFP) são baseados no SFP Multi Source Agreement (MSA). São compatíveis com os padrões 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T, conforme especificado na IEEE Std 802.3. O SFP+-10GBASE-T usa o pino RX_LOS do SFP para indicação de link. Se puxar o pino TX_DISABLE do SFP, o CI PHY será reiniciado.
Comprimento do Cabo
| Padrão | Cabo | Alcance | Porta do Host |
| 10Gbase-T | CAT6A | 30m | XFI |
| 5Gbase-T/2.5Gbase-t | CAT5E | 50m | 5GBase-R/2.5GBase-X |
| 1000base-T | CAT5E | 100m | 1000base-FX |
Parâmetros Ópticos
| Parâmetro | Símbolo | Mín. | Típico | Máx. | Unidades | Notas/Condições |
| Corrente de Alimentação | Is | 320 | 375 | mA | Potência máxima de 1,2W em toda a faixa de tensão e temperatura. Consulte a nota de precaução abaixo | |
| Tensão de Entrada | Vcc | 3.13 | 3.3 | 3.47 | V | Referenciado a GND |
| Corrente de Surto | Isurge | 30 | mA | Conexão a quente acima da corrente em estado estável. Consulte a nota de precaução |
Sinais de Baixa Velocidade
| Sinais de Baixa Velocidade, Características Eletrônicas | |||||
| Parâmetro | Símbolo | Mín | Máx | unidade | Notas/Condições |
| Saída SFP BAIXA | VOL | 0 | 0.5 | V | Pull-up de 4,7k a 10k para host_Vcc, |
| Saída SFP ALTA | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | Pull-up de 4,7k a 10k para host_Vcc, |
| Entrada SFP BAIXA | VIL | 0 | 0.8 | V | Pull-up de 4,7k a 10k para Vcc, |
| Entrada SFP ALTA | VIH | 2 | Vcc + 0.3 | V | Pull-up de 4,7k a 10k para Vcc, |
Interface Elétrica de Alta Velocidade
| Interface Elétrica de Alta VelocidadeLinha de Transmissão-SFP | ||||||
| Parâmetro | Símbolo | Mín | Típ | Máx | unidade | Notas/Condições |
| Frequência da Linha | fL | 125 | MHz | Codificação de 5 níveis, por | ||
| Impedância de Saída Tx | Zout,TX | 100 | Mostra de Produtos | Diferencial, para todas as | ||
| Impedância de Entrada Rx | Zin,RX | 100 | Mostra de Produtos | Diferencial, para todas as | ||
| Interface Elétrica de Alta Velocidade, Host-SFP | ||||||
| Parâmetro | Símbolo | Mín | Típ | Máx | unidade | Notas/Condições |
Oscilação de entrada de dados de extremidade única | 250 | 1200 | mV | Tempo de Subida/Queda | Embalagem e Envio | |
Voutsing | 800 | mV | Extremidade única | Tempo de Subida/Queda | Embalagem e Envio | |
| 175 | psec | 20%-80% | Impedância de Entrada Tx | Zin | ||
| 50 | Ohm | Extremidade única | Mostra de Produtos | Embalagem e Envio | ||
| 50 | Ohm | Extremidade única | Mostra de Produtos | Embalagem e Envio | ||
Mostra de Fábrica
|
|
