| Quantidade mínima: | 1 piece |
| embalagem padrão: | 1 piece cable be packed into 1 box, |
| Período de entrega: | 2~3 days |
| método de pagamento: | T/T, Western Union, L/C |
| Capacidade de abastecimento: | 100,000 pcs per month |

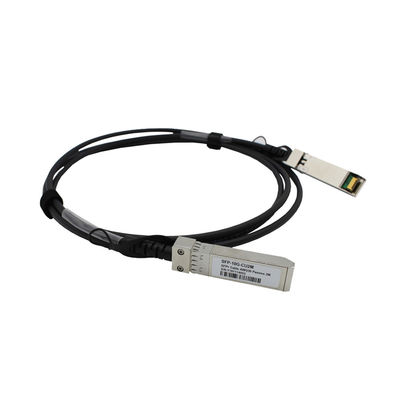

Cabo de cobre de ligação direta 10g SFP + 10G Dac 1m 3m 5m 7m
Descrição
O cabo de ligação direta (DAC) de alta velocidade SFP+ da Nufiber® oferece alto desempenho em aplicações de rede Ethernet de 10 Gigabit (10GbE),utilizando um conector SFP+ aprimorado para enviar dados de 10 Gbps através de transmissores e receptores emparelhados através de um cabo twinax finoSão conformes com as normas elétricas SFF-8431, SFF-8083 e a norma mecânica SFF-8432, a norma EEPROM SFF-8472.
Características fundamentais
Aplicação
Parâmetro técnico
| Parâmetro | Símbolo | Min. | Tipico | Max. | Unidade |
| Temperatura da caixa de funcionamento | Tc padrão | 0 | 25 | 70 | °C |
| Temperatura de armazenamento | T | - 40 | 85 | °C | |
| Tensão de alimentação | Vcc | 3.13 | 3.3 | 3.47 | V |
| Dispersão do Poder | P.D. | 0.5 | W | ||
| Umidade relativa | RH | 5 | 95 | % | |
| Taxa de dados | 10.5 | Gbit/s |
| Tipo de ensaio | Ponto de ensaio | Alvo | Referência |
| Eletrodomésticos Características |
Modo diferencial RL(SDDII) | 0.01 Unidades de medição: dB |
SFF 8431 |
| Perda de retorno de modo comum (SCCII) |
0.01 Unidades de medição: dB |
SFF 8431 | |
| Próximo | < 26 dB de 1 MHz a 11 GHz | / | |
| Impedância do conjunto de cabos | 100+/ -100hm Tempo de elevação de 30 PS (20% - 80%) |
(20% ~ 80%) | |
| Desvio da perda de inserção | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
| Ambiente Características |
Temperatura de funcionamento | -40 a 85°C | Intervalo de temperatura de funcionamento do cabo |
| Choque térmico | O desempenho eléctrico atende às Requisito de especificação |
EIA-364-32D. Método A TC-1. -55 10 85C,100 Ciclos, 15 min, duração |
|
| Temperatura e umidade cíclicas | O desempenho eléctrico atende às Requisito de especificação |
EIA-364-31 Método III,Teste Condição A |
|
| Spray de sal | 48 horas de pulverização de sal após a casca Área corrosora inferior a 5% |
EIA-364-26 | |
| Duração de vida | Desempenho satisfaz o requisito da especificação | EIA-364-17B w/ RH, Humidade calor 85C a 85% RH durante 500 horas |
|
| Mecânico Características |
Vibrações mecânicas | Desempenho satisfaz o requisito da especificação | EIA-364-28E.11 TC-VII, Condição de ensaio D 15 minutos no eixo X, Y, Z. |
| Retenção da tomada de cabo na gaiola | 90 N Min. | Não há danos funcionais na tomada do cabo abaixo de 90 N. Por SFF-8432 Rev 5.0 EIA-455-6B | |
| Retenção do cabo na tomada | 90 N Min. | Aperto e choque por EIA-364-27B, TC-G, 3 vezes em 6 direcções, 100g, 6ms | |
| Choque mecânico | Desempenho satisfaz o requisito da especificação | SFF-8432 Rev 5.0 | |
| Inserção do cabo | 18N (max.) | SFF-8432 Rev 5.0 | |
| Extracção do conector do cabo | 12.5N (max.) | EIA-364-09; executar ciclos de enchufe Taxa de ligação de enchufe e recipiente: | |
| Durabilidade | Não há indícios de danos físicos. | 250 vezes/hora |
Exposição de produtos
|
|
