| Quantidade mínima: | 1 peça |
| embalagem padrão: | o cabo de 1 parte seja embalado em 1 caixa, |
| Período de entrega: | 2~3 dias |
| método de pagamento: | T/T, Western Union, L/C |
| Capacidade de abastecimento: | 100, 000 pcs por mês |

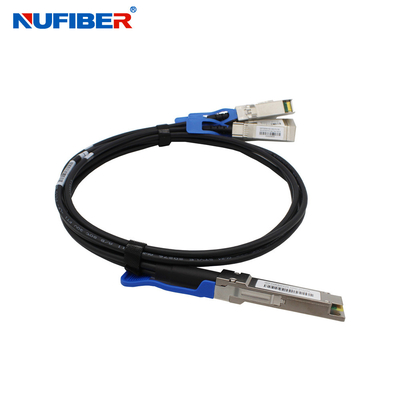

Alta velocidade 100 Gb/s QSFP28 a 4xSFP28 Cable de cobre de ligação directa passiva 1M
Descrição
O conjunto de cabos de cobre passivos QSFP28 apresenta oito pares de cobre diferenciais, fornecendo quatro canais de transmissão de dados a velocidades de até 28Gbps por canal e atende a 100G Ethernet,Requisitos de taxa de dados aprimorada (EDR) 25G Ethernet e InfiniBandDisponível numa ampla gama de gajes de fios - de 26AWG a 30AWG - este conjunto de cabos de cobre de 100G apresenta baixas perdas de inserção e poucas conversas cruzadas.
Projetado para aplicações nos mercados de data center, rede e telecomunicações que exigem uma montagem de cabo de alta velocidade e confiabilidade,Este produto de próxima geração compartilha a mesma interface de acoplamento com o fator de forma QSFP + , tornando-o compatível com as portas QSFP existentes.O QSFP28 pode ser usado com aplicações 10G e 14G atuais com uma margem de integridade de sinal substancial.
Características fundamentais
Compatível com IEEE 802.3bj, IEEE 802.3by e InfiniBand EDR
Suporta taxas de dados agregadas de 100 Gbps
Construção otimizada para minimizar a perda de inserção e conversas cruzadas
Compatível com os conectores e gaiolas QSFP+ existentes
Desenho do fecho de deslizamento de puxa-para-libertação
26AWG através de cabo 30AWG
Configurações de montagem retas e de ruptura disponíveis
A terminação da trança de cabo personalizada limita a radiação EMI
Mapeamento EEPROM personalizável para assinatura de cabo
Compatível com a RoHS
Aplicação
Comutadores, servidores e roteadores
Redes de Data Center
Redes de área de armazenagem
Computação de alto desempenho
Infra-estruturas de telecomunicações e sem fios
■ Diagnóstico e redes médicas
Equipamento de ensaio e medição
Parâmetro técnico
| Parâmetro | Símbolo | Min. | Tipico | Max. | Unidade | Notas |
| Impedância diferencial | TDR | 90 | 100 | 110 | Ώ | |
| Perda de inserção | SDD21 | 8 | 22.48 | dB | A 12,8906 GHz | |
| Perda de retorno diferencial |
SDD11 SDD22 |
12.45 | Ver ponto 1 | dB | A 0,05 a 4,1 GHz | |
| 3.12 | Ver secção 2 | dB | A 4,1 a 19 GHz | |||
| Perda de retorno de saída de modo comum para modo comum |
SCC11 SCC22 |
2 | dB | Em frequências entre 0,2 e 19 GHz | ||
|
Diferencial para modo comum perdas de retorno |
SCD11 SCD22 |
12 | Ver secção 3 | dB | A 0,01 a 12,89 GHz | |
| 10.58 | Ver ponto 4 | A 12,89 a 19 GHz | ||||
|
Modo diferencial para modo comum Perda de conversão |
SCD21-IL | 10 | dB | A 0,01 a 12,89 GHz | ||
| Ver secção 5 | A 12,89 a 15,7 GHz | |||||
| 6.3 | A 15,7 a 19 GHz | |||||
| Margem operacional do canal | COM | 3 | dB | |||
|
Notas:
|
||||||
Dimensões mecânicas
Exposição de produtos
|
|
