| Quantidade mínima: | 1 par |
| embalagem padrão: | 10pcs/plastic saco, 500pcs/carton, tamanho da caixa: 455*328*280mm |
| Período de entrega: | 1-3 dias do trabalho |
| método de pagamento: | L/C, T/T, Western Union |
| Capacidade de abastecimento: | 100.000 PCes pelo mês |

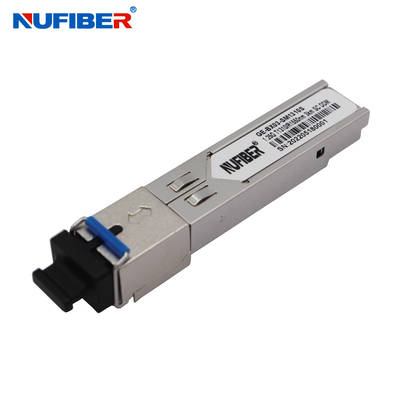

Os transceptores NuFiber GE-BX03-SM1310S e GE-BX20-SM1550ST são um módulo de alto desempenho e custo-benefício que tem uma única interface óptica SC.São compatíveis com o Small Form Factor Pluggable Multi-Sourcing Agreement (MSA) e as funções de diagnóstico digital estão disponíveis através do autocarro serial de 2 fios especificado na SFF-8472.A secção do receptor utiliza um receptor PIN e o transmissor utiliza um laser FP de 1310 nm, até 14dB para garantir este módulo de aplicação 1000Base-LX Ethernet 3km.
Características
Aplicações
Parâmetros ópticos ((T)OP=- 40para85°C, VCC = 3.135A três.465Volts)
| Parâmetro | Símbolo | Min.. | Tipico | Max.. | Unidade | Notas |
| Secção transmissora: | ||||||
| Comprimento de onda do centro | λc | 1270 | 1310 | 1600 | nm | |
| Largura espectral ((RMS)) | σRMS | 4 | nm | |||
| Potência de saída óptica | Pfora. | - 9 | -3 | dBm | 1 | |
| Taxa de extinção | Urgência | 9 | dB | |||
| Tempo de subida/baixa óptica | tr/ tf | 260 | ps | 2 | ||
| Intensidade relativa do ruído | RIN | - 120 | dB/Hz | |||
| Contribuição total do Jitter | TX Δ TJ | 0.284 | UI | 3 | ||
| Máscara de olho para saída óptica | Compatível com a norma IEEE802.3 z (segurança do laser de classe 1) | |||||
| Seção receptor: | ||||||
| Comprimento de onda de entrada óptica | λc | 1530 | 1550 | 1570 | nm | |
| Sobrecarga do receptor | POl | -3 | dBm | 4 | ||
| Sensibilidade ao RX | Sen | - 24. | dBm | 4 | ||
| RX_LOS Assert | LOSA | - 40 | dBm | |||
| RX_LOS Desafirmar | LOSD | - 25 | dBm | |||
| Histerese RX_LOS | LOSH | 0.5 | dB | |||
| Especificações gerais: | ||||||
| Taxa de dados | BR | 1.25 | Gb/s | |||
| Taxa de erro de bits | BER | 10- Doze | ||||
| Comprimento máximo de ligação suportado em 9/125μm SMF@1.25Gb/s | LMax. | 20 | km | |||
| Orçamento total do sistema | LB | 14 | dB | |||
Exposição de produtos
Exposição de fábrica
|
|
