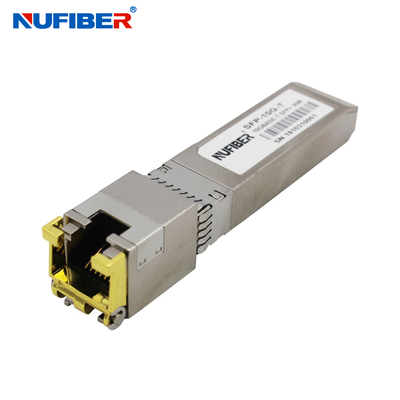

Módulo SFP RJ45 de cobre 10G de 30 metros compatível com switch Cisco
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | NUFIBER |
| Certificação: | CE FCC Rohs |
| Número do modelo: | SFP-10G-T |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Detalhes da embalagem: | 10 peças/saco de plástico, 500 peças/caixa |
| Tempo de entrega: | Dentro de 1-3 dias do trabalho |
| Termos de pagamento: | L/C, T/T, Western Union, cartão de crédito |
| Habilidade da fonte: | 10.000 PCes pelo mês |
|
Informação detalhada |
|||
| Taxa de dados: | 10 Gb/s | Distância: | 30m |
|---|---|---|---|
| Conector: | RJ45 | DDM: | Apoiar |
| Fonte de energia: | 3,3V | Temperatura de trabalho: | 0~70℃ |
| garantia: | 1 ano | Compatibilidade: | Cisco, HP, Huawei, Finisar… |
| Realçar: | Transceptor SFP 3.3V 10Gbase T,Módulo SFP RJ45 de 30 metros,Módulo SFP RJ45 de 10G |
||
Descrição de produto
Transceptor 10Gbase T SFP 30 metros 10G Cobre SFP Módulo RJ45 compatível com Cisco Switch
Descrição
Os transceptores SFP+-10GBASE-T Copper Small Form Pluggable (SFP) são baseados no SFP Multi Source Agreement (MSA).
Eles são compatíveis com os padrões 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T conforme especificado no IEEE Std 802.3.SFP+-10GBASE-T usa o pino RX_LOS do SFP para indicação de link.Se puxar o pino TX_DISABLE do SFP, PHY IC será redefinido.
Características
- Suporte 10Gbase-T / 5Gbase-T / 2,5Gbase-T / 1000base-T
- Pegada SFP hot-pluggable
- Conjunto compacto do conector RJ-45
- Compatível com RoHS e sem chumbo
- Fonte de alimentação única de +3,3 V
- 10 Gigabit Ethernet sobre cabo Cat 6a
- Temperatura operacional ambiente: 0°C a +65°C
Comprimento do cabo
| Padrão | Cabo | Alcançar | Porta do host |
| 10Gbase-T | CAT6A | 30m | XFI |
| 5Gbase-T/2,5Gbase-t | CAT5E | 50m | 5GBase-R/2.5GBase-X |
| 1000base-T | CAT5E | 100m | 1000base-FX |
Parâmetros ópticos
| Parâmetro | Símbolo | Min. | Típica | máx. | Unidades | Notas/Condições |
| Corrente de alimentação | É | 320 | 375 | mA | Potência máxima de 1,2 W em toda a faixa de tensão e temperatura.Veja a nota de cuidado abaixo | |
| Tensão de entrada | Vcc | 3.13 | 3.3 | 3.47 | V | Referenciado ao GND |
| Surto de Corrente | Isurto | 30 | mA | Hot plug acima da corrente de estado estacionário.Ver nota de cuidado |
Sinais de baixa velocidade
| Sinais de baixa velocidade, características eletrônicas | |||||
| Parâmetro | Símbolo | mín. | máx. | unidade | Notas/Condições |
| Saída SFP BAIXA | VOL | 0 | 0,5 | V | 4,7k a 10k pull-up para host_Vcc, |
| Saída SFP ALTA | VOH | host_VCC -0,5 | host_Vcc + 0.3 | V | 4,7k a 10k pull-up para host_Vcc, |
| Entrada SFP BAIXA | VIL | 0 | 0,8 | V | 4,7k a 10k pull-up para Vcc, |
| Entrada SFP ALTA | VIH | 2 | Vcc + 0,3 | V | 4,7k a 10k pull-up para Vcc, |
Interface elétrica de alta velocidade
| Interface elétrica de alta velocidadeLinha de Transmissão-SFP | ||||||
| Parâmetro | Símbolo | mín. | Tipo | máx. | unidade | Notas/Condições |
| Frequência de Linha | fL | 125 | MHz | Codificação de 5 níveis, por | ||
| Impedância de Saída Tx | Zout, Texas | 100 | Ohm | Diferencial, para todos | ||
| Impedância de entrada Rx | Zin,RX | 100 | Ohm | Diferencial, para todos | ||
| Interface Elétrica de Alta Velocidade, Host-SFP | ||||||
| Parâmetro | Símbolo | mín. | Tipo | máx. | unidade | Notas/Condições |
Entrada de dados de terminação única | Vinsing | 250 | 1200 | mV | Único finalizado | |
Saída de dados de terminação única | Voutsing | 350 | 800 | mV | Único finalizado | |
| Tempo de subida/descida | Tr,Tf | 175 | psec | 20%-80% | ||
| Impedância de entrada Tx | Zin | 50 | Ohm | Único finalizado | ||
| Impedância de saída Rx | Zout | 50 | Ohm | Único finalizado | ||
