| Quantidade mínima: | 1 parte |
| embalagem padrão: | o cabo de 1 parte seja embalado em 1 caixa, |
| Período de entrega: | 2~3 dias |
| método de pagamento: | T/T, Western Union, L/C |
| Capacidade de abastecimento: | 100.000 PCes pelo mês |

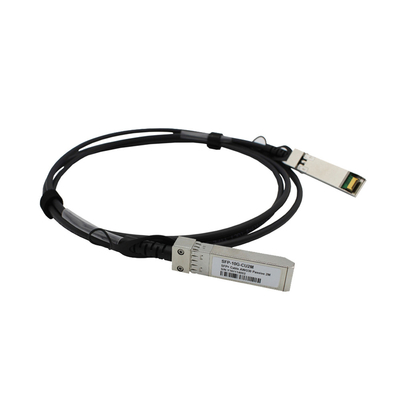

cabo direto do anexo do cabo 1-7meters SFP de Twinax do cobre de 10G SFP+ DAC Cable Passive Direct Attach
Descrição
Os cabos diretos do anexo de SFP+ são complacentes com as especificações SFF-8431, SFF-8432 e SFF-8472. As várias escolhas do calibre de fio estão disponíveis de 30 a 24 Calibre de diâmetro de fios com várias escolhas do comprimento do cabo (até 7m).
Características chaves
(1) complacente com SFF-8431, 8432 e 8472;
(2) até a taxa de dados 10.3125Gbps pelo canal;
transmissão (de 3) até 7m;
(4) temperatura de funcionamento: 0~70℃;
(5) escolha a fonte de alimentação 3.3V;
(6) RoHS complacente.
Aplicação
Parâmetro técnico
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade |
| Temperatura de caso de funcionamento | Tc padrão | 0 | 25 | 70 | °C |
| Temperatura de armazenamento | Ts | -40 | 85 | °C | |
| Tensão de fonte de alimentação | Vcc | 3,13 | 3,3 | 3,47 | V |
| Dissipação de poder | Paládio | 0,5 | W | ||
| Humidade relativa | RH | 5 | 95 | % | |
| Taxa de dados | 10,5 | Gbps |
| Tipo do teste | Artigo do teste | Alvo | Referência |
| Elétrico Características | Modo diferencial RL (SDDII) | 0,014 Unidades de medidas: DB | SFF 8431 |
| Perda de retorno comum do modo (SCCII) | 0.012.5Where Unidades de medidas: DB | SFF 8431 | |
| EM SEGUIDA | <-26db from="" 1MHz="" to="" 11GHz=""> | / | |
| Impedância do conjunto de cabo | 100+/de -100hm Tempo de elevação de 30 picosegundos (20% - 80%) | (20%~ 80%) | |
| Desvio da perda de inserção | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| Ambiental Características | Temperatura de funcionamento | -40~85°C | Cabo que opera temp.range |
| Choque térmico | O desempenho elétrico encontra exigência da especificação | EIA-364-32D. Método A. TC-1. -55 10 85C, 100 os ciclos, minuto 15, residem | |
| Temp cíclico. & umidade | O desempenho elétrico encontra exigência da especificação | EIA-364-31 método III, teste Cond A | |
| Pulverizador de sal | 48 horas de pulverização de sal após o escudo área corrosiva menos de 5% | EIA-364-26 | |
| Vida da temperatura | O desempenho cumpre a exigência da especificação | EIA-364-17B com RH, umidade aqueça 85C no RH de 85% por 500 horas | |
| Mecânico Características | Vibração de MechanicaI | O desempenho cumpre a exigência da especificação | EIA-364-28E.11 TC-VII, teste Cond. D 15minutes em X, Y, linha central de Z. |
| Retenção da tomada do cabo na gaiola | 90N mínimo. | Nenhum dano funcional para cabografar a tomada abaixo de 90N. Pelo Rev SFF-8432 5,0 EIA-455-6B | |
| Retenção do cabo na tomada | 90N mínimo. | Braçadeira e choque por EIA-364-27B, TC-G, 3times em 6directions, 100g, 6ms | |
| Choque mecânico | O desempenho cumpre a exigência da especificação | SFF-8432 Rev 5,0 | |
| Inserção da tomada do cabo | 18N (máximo) | SFF-8432 Rev 5,0 | |
| Extração da tomada do cabo | 12.5N (máximo) | EIA-364-09; execute ciclos da tomada taxa do companheiro obstruem e dos receptáculos: | |
| Durabilidade | Tempo 50. Nenhuma evidência de dano físico | 250times/hour |
Informação pedindo
| Número da peça | Taxa de dados | Comprimento do cabo | Calibre de fio | Conector | Temp. Escala |
| 10G-DAC-1M | Até 10,5 Gbps | 1m | 30AWG | Cobre passivo | 0-70℃ |
| 10G-DAC-3M | Até 10,5 Gbps | 3m | 30AWG | Cobre passivo | 0-70℃ |
| 10G-DAC-5M | Até 10,5 Gbps | 5m | 24AWG | Cobre passivo | 0-70℃ |
| 10G-DAC-7M | Até 10,5 Gbps | 7m | 24AWG | Cobre passivo | 0-70℃ |
Mostra do produto
Transporte & embalagem
FAQ
Q: São você um fabricante ou uma empresa comercial?
: Nós somos fabricante profissional do cabo do anexo Direct, proporcionando o serviço de uma parada do OEM & do ODM a todos os sócios pelo mundo inteiro.
Q: Seus produtos estão conformando-se a nossos padrões?
: Sim, nossos produtos podem passar os testes como você exige, por exemplo: CE, RoHS, ISO9001.
Q: Como você controla a qualidade?
: Nós temos o sistema perfeito do QC (equipe de IQC, de IPQC, de FQC, de OQC), coordenadores do produto e o sistema profissionais do aprimoramento contínuo.
Q: Que é a garantia do produto?
: Nós oferecemos 12 meses de garantia.
|
|
