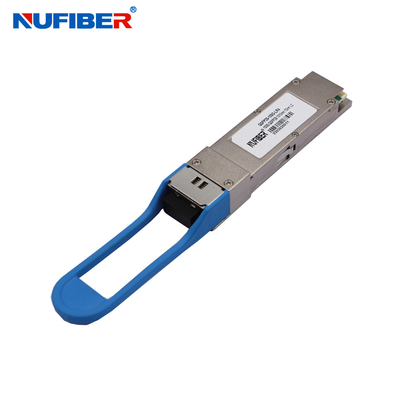

Transceptor ótico de QSFP 10KM LC, 100G QSFP28 LR4 CWDM4 para HP H3C
Detalhes do produto:
Lugar de origem: | CHINA |
Marca: | NuFiber |
Certificação: | CE FCC Rohs |
Número do modelo: | QSFP28-100G-LR4 |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 1 parte |
---|---|
Detalhes da embalagem: | placa 4pcs/plastic, |
Tempo de entrega: | Dentro de 1-3 dias do trabalho |
Termos de pagamento: | L/C, T/T, Western Union, cartão de crédito |
Habilidade da fonte: | 10.000 PCes pelo mês |
Informação detalhada |
|||
Taxa de dados: | 100Gb/s | Comprimento de onda: | 1270-1330nm |
---|---|---|---|
Distância: | 20KM | Conector: | LC |
DDM: | Apoio | Tipo da fibra: | singlemode |
fonte de alimentação: | 3.3V | Compatibilidade: | Huawei, Cisco, HP, H3C… |
Realçar: | Transceptor ótico de QSFP28 LC,transceptor ótico de 100G LC,CWDM4 100G QSFP28 LR4 |
Descrição de produto
Módulo ótico compatível do transceptor do receptáculo DDM 1310nm de Huawei 100G QSFP28 LR4 20KM LC
transceptor ótico de 100G QSFP28 LR4 10KM LC com apoio Cisco huawei do qsfp 100g cwdm4 finisar
(QSFP28-100G-LR4)
transceptor QSFP28 de 100Gb/s 20km
Conector Pluggable, frente e verso quente do LC, único modo
1270 nanômetro, 1290 nanômetro, 1310 nanômetro e 1330 nanômetro
Descrição
O QSFP28-100G-LR4 é um módulo do transceptor projetado para aplicações de comunicação ótica de 20km. O projeto é complacente a 100GbASE-LR4 da microplaqueta de IEEE 802.3bm CAUI-4 do padrão da cláusula 88 de IEEE 802.3-2012 ao padrão padrão elétrico do módulo ITU-T G.959.1-2012-02. O módulo converte 4 canais de entradas (ch) de 25,78 Gbps aos dados 27.95Gbps elétricos a 4 sinais óticos das pistas, e multiplexa-os em um monocanal para a transmissão 100Gb/s ótica. Reversa, no lado do receptor, do módulo os de-multiplex que opticamente uma entrada 100Gb/s em 4 pistas sinaliza, e convertem-nas a 4 dados elétricos da saída das pistas.
Os comprimentos de onda centrais das 4 pistas são 1270 nanômetro, 1290 nanômetro, 1310 nanômetro e 1330 nanômetro. Contém um conector frente e verso do LC para a relação ótica e um conector de pino 38 para a relação elétrica. Para minimizar a dispersão ótica no sistema do longo-curso, a fibra do único-modo (SMF) tem que ser aplicada neste módulo.
Características
- 4 projeto das pistas MUX/DEMUX
- CWDM integrado TOSA/ROSA para um alcance de até 20 quilômetros sobre SMF
- Apoio 100GBASE-CWDM4 para a linha taxa de 103.125Gbps e de OTU4 para a linha taxa de 111.81Gbps
- Largura de banda agregada de > 100Gbps
- Conectores frente e verso do LC
- Complacente com a microplaqueta de IEEE 802.3bm CAUI-4 do padrão da cláusula 88 de IEEE 802.3-2012 ao padrão padrão elétrico do módulo ITU-T G.959.1-2012-02 ·
- Único funcionamento da fonte de alimentação de +3.3V
- Funções diagnósticas digitais incorporados
- Variação da temperatura 0°C a 70°C
- Peça complacente de RoHS
Aplicações
- Rede local (LAN)
- Rede de longa distância (WAN)
- Interruptores dos ethernet e aplicações do router
Parâmetros óticos
Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Nota | |
Taxa de dados pelo canal | - | 25,78125 | Gbps | ||||
Consumo de potência | - | 2,5 | 3,5 | W | |||
Fonte atual | Icc | 0,75 | 1,0 | ||||
I/O do controle Tensão-alto | VIH | 2,0 | Vcc | V | |||
I/O do controle Tensão-baixo | VIL | 0 | 0,7 | V | |||
Enviesamento do Inter-canal | TSK | 150 | Picosegundo | ||||
Duração de RESETL | 10 | Nós | |||||
RESETL De-afirmam o tempo | 100 | Senhora | |||||
Do poder tempo sobre | 100 | Senhora | |||||
Transmissor | |||||||
Única tolerância terminada da tensão da saída | 0,3 | 4 | V | 1 | |||
Tolerância da tensão de modo comum | 15 | milivolt | |||||
Transmita a tensão da diferença da entrada | VI | 120 | 1200 | milivolt | |||
Transmita a impedância entrada da diferença | ZIN | 80 | 100 | 120 | |||
Tremor entrado dependente dos dados | DDJ | 0,1 | UI | ||||
Os dados entraram o tremor total | TJ | 0,28 | UI | ||||
Receptor | |||||||
Única tolerância terminada da tensão da saída | 0,3 | 4 | V | ||||
Tensão da diferença da saída de Rx | Vo | 600 | 800 | milivolt | |||
Elevação da saída de Rx e tensão da queda | Tr/Tf | 35 | picosegundo | 1 | |||
Tremor total | TJ | 0,7 | UI | ||||
Tremor determinística | DJ | 0,42 | UI |
Informação pedindo
100G QSFP28 | ||||||
QSFP28-100G-SR4 | 103,1 Gbp | 850nm | MMF | MTP/MPO | 100m | VCSEL 850nm |
QSFP28-100G-LR4 | 103,1 Gbp | 1310nm | SMF | Duplex do LC | 10km | DML 1310nm |
QSFP28-100G-ER4 | 103.1Gbps | 1310nm | SMF | Duplex do LC | 25km-40km | 4x EML |
QSFP28-100G-PSM4 | 103,1 Gbp | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
QSFP28-100G-LR-S | 103,1 Gbp | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
QSFP28-100G-CWDM4-S | 103,1 Gbp | CWDM | SMF | Duplex do LC | 2km | DML CWDM |
1271~1331nm | ||||||
QSFP28-100G-CWDM4-L | 103,1 Gbp | CWDM | SMF | Duplex do LC | 10km | DML CWDM |
1271~1331nm |
