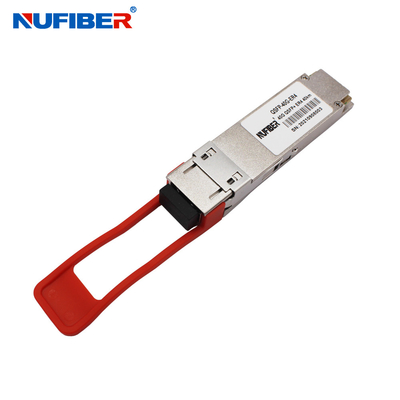

• Transceptor garantido Qsfp 10km/80km/20km da fibra ótica 40g/100g
  • Transceptor garantido Qsfp 10km/80km/20km da fibra ótica 40g/100g
  • Transceptor garantido Qsfp 10km/80km/20km da fibra ótica 40g/100g
  • Transceptor garantido Qsfp 10km/80km/20km da fibra ótica 40g/100g
Transceptor garantido Qsfp 10km/80km/20km da fibra ótica 40g/100g

Transceptor garantido Qsfp 10km/80km/20km da fibra ótica 40g/100g

Detalhes do produto:

Lugar de origem: CHINA
Marca: Nufiber
Certificação: CE FCC
Número do modelo: QSFP-40G-ER4

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 parte
Detalhes da embalagem: 10pcs/plastic saco, 200pcs/carton
Tempo de entrega: 2-3 dias
Termos de pagamento: T/T, Western Union
Habilidade da fonte: 1000 partes/semana
Melhor preço Contato

Informação detalhada

Taxa de dados: 40Gb/s Comprimento de onda: 1550nm
Distância: 40km Conector: LC
Tipo da fibra: Único modo LC frente e verso fonte de alimentação: 3.3V
Temperatura de funcionamento: 0~70℃ Garantia: 1 ano
Fabricante: Sim OEM: Apoio
Realçar:

transceptor da fibra ótica 40g

,

Transceptor da fibra ótica de Qsfp

,

transceptor de 80km 40G QSFP+

Descrição de produto

Qsfp ótico do módulo 40g do sfp do transceptor da fibra de QSFP-40G-ER4 40gb/s ER4 40KM 1310nm LC

Transceptor garantido da fibra ótica do qsfp 10km/80km/20km do fabricante 40g/100g

QSFP-40G-ER4

transceptor ótico QSFP-40G-ER4 QSFP+ 40G da fibra do conector de 40G QSFP+ ER4 40km 1310nm LC



Conector Pluggable, frente e verso quente do LC, único modo





Descrição do produto



O QSFP-40G-ER4 é um módulo do transceptor projetado para aplicações de comunicação ótica de 40Km. O projeto é complacente à 40GBASE-ER4 do padrão de IEEE P802.3ba. O módulo converte 4 canais de entradas (ch) dos dados 10Gb/s elétricos a 4 sinais óticos de CWDM, e multiplexa-os em um monocanal para a transmissão 40Gb/s ótica. Reversa, no lado do receptor, do módulo os de-multiplex que opticamente uma entrada 40Gb/s em 4 canais de CWDM sinaliza, e convertem-nos a 4 dados elétricos da saída do canal.



Os comprimentos de onda centrais dos 4 canais de CWDM são 1271, 1291, 1311 e 1331 nanômetro como membros da grade do comprimento de onda de CWDM definida em ITU-T G694.2. Contém um conector frente e verso do LC para a relação ótica e um conector de pino 38 para a relação elétrica. Para minimizar a dispersão ótica no sistema do longo-curso, a fibra do único-modo (SMF) tem que ser aplicada neste módulo.

O produto é projetado com fatora de formulários, conexão ótica/elétrica e relação diagnóstica digital de acordo com o acordo da Multi-fonte de QSFP (MSA). Foi projetado estar conformes as condições operacionais externos as mais ásperas que incluem a temperatura, a umidade e a interferência do IEM.

O módulo opera-se de uma única fonte de alimentação de +3.3V e os sinais de controle globais de LVCMOS/LVTTL tais como o modo do presente, da restauração, da interrupção e da baixa potência do módulo estão disponíveis com os módulos. Uma relação de série de 2 fios está disponível enviar e receber uns sinais de controle mais complexos e para obter a informação diagnóstica digital. Os canais individuais podem ser endereçados e os canais não utilizados podem ser interrompidos para a flexibilidade máxima do projeto.





O QSFP-40G-ER4 é projetado com fatora de formulários, conexão ótica/elétrica e relação diagnóstica digital de acordo com o acordo da Multi-fonte de QSFP (MSA). Foi projetado estar conformes as condições operacionais externos as mais ásperas que incluem a temperatura, a umidade e a interferência do IEM. O módulo oferece a integração muito alta da funcionalidade e da característica, acessível através de uma relação de série do dois-fio.



Características chaves



4 projeto das pistas MUX/DEMUX de CWDM

Até 11.2Gbps pela largura de banda do canal

Largura de banda agregada de > 40Gbps

Conector frente e verso do LC

Complacente com padrão IEEE802.3ba e 40GBASE-ER4 ethernet de 40G

QSFP MSA complacente

Transmissão de até 40km

Complacente com taxas de dados de QDR/DDR Infiniband

Único funcionamento da fonte de alimentação de +3.3V

Funções diagnósticas digitais incorporados

Variação da temperatura 0°C a 70°C

RoHS complacente



Applicataion



Cremalheira a submeter

Interruptores e routeres de centros dos dados

Redes do metro

Interruptores e routeres

relações dos ethernet de 40G BASE-ER4





Parâmetros óticos (= VCC = 3,13 a 3,47 volts SUPERIORES do °C 0 a 70,)

Parâmetro Símbolo Minuto Tipo Máximo Unidade Referência.
Transmissor





Atribuição do comprimento de onda

L0 1264,5 1271 1277,5 nanômetro
L1 1284,5 1291 1297,5 nanômetro
L2 1304,5 1311 1317,5 nanômetro
L3 1324,5 1331 1337,5 nanômetro
relação da supressão do Lado-modo SMSR 30 - - DB
Poder médio total do lançamento Pinta - - +10,5 dBm
Poder médio do lançamento, cada pista   -2,7 - +4,5 dBm
Diferença no poder do lançamento entre algumas duas pistas (OMA)   - - 4,7 DB
Amplitude ótica da modulação, cada pista OMA 0,3   +5 dBm
Poder do lançamento em OMA menos a pena do transmissor e da dispersão (TDP), cada pista   -0,5 -   dBm
TDP, cada pista TDP     2,6 DB
Relação da extinção ER 3,5 - - DB
Definição da máscara de olho do transmissor {X1, X2, X3, Y1, Y2, Y3}   {0,25, 0,4, 0,45, 0,25, 0,28, 0,4}
Tolerância ótica da perda do retorno   - - 20 DB
Transmissor médio do sem energia do lançamento, cada pista Poff     -30 dBm
Ruído relativo da intensidade Rin     -128 dB/HZ 1
Receptor
Ponto inicial de dano THd 3,8     dBm 1
Poder médio na entrada do receptor, cada pista R -21,2   -4,5 dBm
Poder do receptor (OMA), cada pista       -1 DB
Precisão de RSSI   -2   2 DB
Reflectância do receptor Rrx     -26 DB
Poder do receptor (OMA), cada pista   - - 3,5 dBm
Sensibilidade forçada do receptor em OMA, cada pista   - - -16,8 dBm
Sensibilidade do receptor (OMA), cada pista Senador - - -19 dBm
Diferença em para receber o poder entre algumas duas pistas (OMA)       7,0 DB
Receba 3 frequências de interrupção superiores elétrica do DB, cada pista       12,3 Gigahertz
O LOS De-afirma LOSD     -20 dBm
O LOS afirma LOSA -35     dBm
Histerese do LOS LOSH 0,5     DB


































































































Informação pedindo:




QSFP-40G-SR4 conector de 40Gb/s 150m MPO/MTP, multi modo, 850nm
QSFP-40G-LR4 conector frente e verso de 40Gb/s 10km LC, único modo, 1270-1330nm
QSFP-40G-ER4 conector frente e verso de 40Gb/s 40km LC, único modo, 1270-1330nm
QSFP-40G-LR-S conector de 40Gb/s 2km PSM4 MPO, único modo, 1310nm
QSFP-40G-LR-S conector de 40Gb/s 10km PSM4 MPO, único modo, 1310nm
QSFP-40G-LX4 conector frente e verso de 40Gb/s 150m LC, multi modo (OM3), 1270-1330nm
QSFP-40G-LX4 conector frente e verso de 40Gb/s 2km LC, único modo, 1270-1330nm
