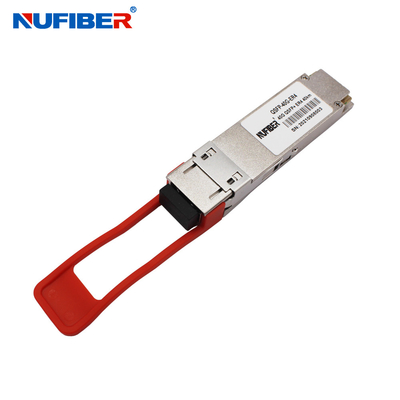

40GBASE-ER4 40G QSFP 40KM 80KM Modo 1550nm 1310nm Transceptor de fibra óptica
QSFP-40G-ER4
40G QSFP+ ER4 40km 1310nm LC Connector Transceptor de fibra óptica QSFP-40G-ER4 QSFP+ 40G
Conector LC duplex, modo único
Descrição do produto
O QSFP-40G-ER4 é um módulo transceptor projetado para aplicações de comunicação óptica de 40 km. O projeto é compatível com o 40GBASE-ER4 do padrão IEEE P802.3ba.O módulo converte 4 canais de entrada (ch) de dados elétricos de 10Gb/s em 4 sinais ópticos CWDM, e multiplexa-os num único canal para transmissão óptica de 40Gb/s. Por outro lado, no lado do receptor, o módulo desmultiplexa ópticamente uma entrada de 40Gb/s em sinais de 4 canais CWDM,e converte-os em dados elétricos de saída de 4 canais.
Os comprimentos de onda centrais dos 4 canais CWDM são 1271, 1291, 1311 e 1331 nm como membros da grade de comprimentos de onda CWDM definida na ITU-T G694.2Para minimizar a dispersão óptica no sistema de longa distância, o conector LC é equipado com um conector LC duplex para a interface óptica e um conector de 38 pinos para a interface elétrica.A fibra monomodo (SMF) deve ser aplicada neste módulo..
O produto é concebido com fator de forma, ligação óptica/elétrica e interface de diagnóstico digital de acordo com o QSFP Multi-Source Agreement (MSA).Foi concebido para suportar as condições de funcionamento externas mais severas, incluindo a temperatura, humidade e interferência EMI.
O módulo opera a partir de uma única fonte de alimentação de +3,3 V e os sinais de controlo global LVCMOS/LVTTL, tais como Modulo Presente, Reinicialização, Interrupção e Modo de Baixa Potência, estão disponíveis com os módulos.Uma interface serial de 2 fios está disponível para enviar e receber sinais de controlo mais complexos e para obter informações de diagnóstico digitalOs canais individuais podem ser abordados e os canais não utilizados podem ser desligados para maximizar a flexibilidade do projeto.
O QSFP-40G-ER4 foi projetado com fator de forma, conexão óptica/elétrica e interface de diagnóstico digital de acordo com o QSFP Multi-Source Agreement (MSA).Foi concebido para suportar as condições de funcionamento externas mais severas, incluindo a temperaturaO módulo oferece uma funcionalidade e uma integração de funcionalidades muito elevadas, acessíveis através de uma interface serial de dois fios.
Características fundamentais
|
4 vias CWDM MUX/DEMUX |
|
Até 11,2 Gbps de largura de banda por canal |
|
Largura de banda agregada > 40 Gbps |
|
Conector LC duplex |
|
Compatível com os padrões 40G Ethernet IEEE802.3ba e 40GBASE-ER4 |
|
Compatível com o QSFP MSA |
|
Transmissão até 40 km |
|
Compatível com as taxas de transferência de dados de banda Infini QDR/DDR |
|
Funcionamento de fonte de alimentação única +3,3 V |
|
Funções de diagnóstico digital integradas |
|
Intervalo de temperatura de 0°C a 70°C |
|
Compatível com a RoHS |
Aplicação
|
De rack para rack |
|
Centros de dados Switches e roteadores |
|
Redes de metrô |
|
Comutadores e roteadores |
|
Ligações Ethernet 40G BASE-ER4 |
Parâmetros ópticos ((T)OP= 0 a 70°C, VCC= 3.13A três.47Volts)
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade | Arbitro. |
| Transmissor | ||||||
|
Atribuição de comprimento de onda |
L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Relação de supressão no modo lateral | SMSR | 30 | - | - | dB | |
| Potência de lançamento média total | PT | - | - | +10.5 | dBm | |
| Potência média de lançamento, por faixa | - Dois.7 | - | +4.5 | dBm | ||
| Diferença de potência de lançamento entre quaisquer duas pistas (OMA) | - | - | 4.7 | dB | ||
| Amplitude de modulação óptica, por faixa | OMA | 0.3 | +5 | dBm | ||
| Potência de lançamento em OMA menos penalidade de transmissor e dispersão (TDP), por faixa | -Não.5 | - | dBm | |||
| TDP, cada faixa | TDP | 2.6 | dB | |||
| Taxa de extinção | Urgência | 3.5 | - | - | dB | |
| Definição da máscara ocular do transmissor {X1, X2, X3, Y1, Y2, Y3} | - Não.25, 0.4, 0.45, 0.25, 0.28, 0,4} | |||||
| Tolerância à perda de retorno óptico | - | - | 20 | dB | ||
| Média de potência de lançamento do transmissor desligado, por faixa | - Não. | - Trinta | dBm | |||
| Intensidade relativa do ruído | Rin | -128 | dB/HZ | 1 | ||
| Receptor | ||||||
| Limite de prejuízo | THd | 3.8 | dBm | 1 | ||
| Potência média na entrada do receptor, por faixa | R | - Vinte e um.2 | - Quatro.5 | dBm | ||
| Potência do receptor (OMA), por faixa | - Um. | dB | ||||
| Precisão do RSSI | -2 | 2 | dB | |||
| Reflexão do receptor | Rrx | - 26 anos. | dB | |||
| Potência do receptor (OMA), por faixa | - | - | 3.5 | dBm | ||
| Sensibilidade do receptor sob tensão em OMA, em cada faixa | - | - | - Dezesseis.8 | dBm | ||
| Sensibilidade do receptor ((OMA), por faixa | Sen | - | - | - 19 | dBm | |
| Diferença de potência de recepção entre quaisquer duas faixas (OMA) | 7.0 | dB | ||||
| Receber eléctrica 3 dB Frequência de corte superior, cada faixa | 12.3 | GHz | ||||
| Ativos líquidos | LOSD | - 20 | dBm | |||
| Período de validade | LOSA | - Trinta e cinco | dBm | |||
| LOS Histerese | LOSH | 0.5 | dB | |||
Informações de encomenda:
| QSFP-40G-SR4 | Conector MPO/MTP de 40 Gb/s de 150 m, multi-modo, 850 nm |
| QSFP-40G-LR4 | Conector LC duplex de 10 km, de 40 Gb/s, modo único,1270-1330 nm |
| QSFP-40G-ER4 | Conector LC duplex de 40 Gbit/s de 40 km, modo único,1270-1330 nm |
| QSFP-40G-LR-S | Conector MPO PSM4 de 2 km, de 40 Gb/s, modo único,1310 nm |
| QSFP-40G-LR-S | Conector MPO PSM4 de 10 km, de 40 Gb/s, modo único,1310 nm |
| QSFP-40G-LX4 | Conector duplex LC de 150 m, multi modo (OM3)1270-1330 nm |
| QSFP-40G-LX4 | Conector duplex LC de 2 km, de 40 Gb/s, modo único,1270-1330 nm |
