| Quantidade mínima: | 1 par |
| embalagem padrão: | 10pcs/plastic saco, 500pcs/carton, tamanho da caixa: 455*328*280mm |
| Período de entrega: | 1-3 dias do trabalho |
| método de pagamento: | L/C, T/T, Western Union |
| Capacidade de abastecimento: | 100.000 PCes pelo mês |

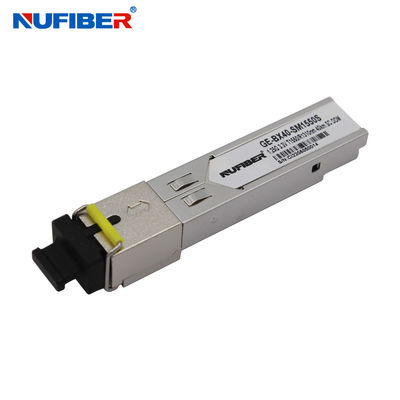

Os GE-BX40-SM1310S e os GE-BX40-SM1550STransceivers de NuFiber são um elevado desempenho, módulo eficaz na redução de custos que têm uma única relação do sistema ótico do SC. São compatíveis com o acordo Pluggable da Multi-fonte do fatora de formulários pequeno (MSA) e as funções dos diagnósticos de Digitas estão disponíveis através do ônibus de série de 2 fios especificadas em SFF-8472. A seção do receptor usa um receptor do PIN e o transmissor usa um laser de 1310 nanômetro FP, até a relação 14dB para mover-se para assegurar esta aplicação dos ethernet 40km do módulo 1000Base-LX.
Características
Aplicações
Parâmetros óticos (= VCC = 3,135 a 3,465 volts SUPERIORES do °C -40 a 85,)
| Parâmetro | Símbolo | Mínimo. | Típico | Máximo. | Unidade | Nota |
| Seção do transmissor: | ||||||
| Comprimento de onda do centro | λc | 1270 | 1310 | 1600 | nanômetro | |
| Largura espectral (RMS) | σRMS | 4 | nanômetro | |||
| Potência de saída ótico | Lota | -9 | -3 | dBm | 1 | |
| Relação da extinção | ER | 9 | DB | |||
| Tempo ótico da elevação/queda | tr/tf | 260 | picosegundo | 2 | ||
| Ruído relativo da intensidade | RIN | -120 | dB/Hz | |||
| Contribuição total do tremor | TX Δ TJ | 0,284 | UI | 3 | ||
| Máscara de olho para a saída ótica | Complacente com IEEE802.3 z (segurança de laser da classe 1) | |||||
| Seção do receptor: | ||||||
| Comprimento de onda entrado ótico | λc | 1530 | 1550 | 1570 | nanômetro | |
| Sobrecarga do receptor | Político | -3 | dBm | 4 | ||
| Sensibilidade de RX | Senador | -24 | dBm | 4 | ||
| RX_LOS afirmam | LOS A | -40 | dBm | |||
| RX_LOS De-afirmam | LOS D | -25 | dBm | |||
| Histerese de RX_LOS | LOS H | 0,5 | DB | |||
| Especificações gerais: | ||||||
| Taxa de dados | BR | 1,25 | Gb/s | |||
| Taxa de erro do bocado | JUJUBAS | 10-12 | ||||
| Comprimento de relação apoiada do máximo em 9/125μm SMF@1.25Gb /s | LMAX | 20 | quilômetro | |||
| Orçamento do sistema total | Libra | 14 | DB | |||
Informação pedindo
| Transceptor de BiDi SFP | ||
| Número da peça | Descrição do produto | |
| transceptor de 155Mb/s SFP | ||
| FE-BX20-SM1310/1550 | 155Mbps, manutenção programada 20km LC de BiDi 1310nm/1550nm, DDM 0°C~+70°C | |
| FE-BX40-SM1310/1550 | 155Mbps, manutenção programada 40km LC de BiDi 1310nm/1550nm, DDM 0°C~+70°C | |
| FE-BX80-SM1310/1550 | 155Mbps, manutenção programada 80km LC de BiDi 1310nm/1550nm, DDM 0°C~+70°C | |
| FE-BX100-SM1310/1550 | 155Mbps, manutenção programada 120km LC de BiDi 1310nm/1550nm, DDM 0°C~+70°C | |
| transceptor de 1.25Gbps SFP | ||
| GE-BX10-SM1310/1550 | 1.25Gbps, manutenção programada 10km LC de BiDi 1310nm/1550nm, DDM 0°C~+70°C | |
| GE-BX20-SM1310/1550 | 1.25Gbps, manutenção programada 20km LC de BiDi 1310nm/1550nm, DDM 0°C~+70°C | |
| GE-BX40-SM1310/1550 | 1.25Gbps, manutenção programada 40km LC de BiDi 1310nm/1550nm, DDM 0°C~+70°C | |
| GE-BX60-SM1310/1550 | 1.25Gbps, manutenção programada 60km LC de BiDi 1310nm/1550nm, DDM 0°C~+70°C | |
| GE-BX80-SM1310/1550 | 1.25Gbps, manutenção programada 80km LC de BiDi 1310nm/1550nm, DDM 0°C~+70°C | |
| GE-BX100-SM1310/1550 | 1.25Gbps, manutenção programada 120km LC de BiDi 1310nm/1550nm, DDM 0°C~+70°C | |
| transceptor de 10Gbps SFP+ | ||
|
SFP-10G-BX20 SM1330/1270 |
10Gbps, manutenção programada 20km LC de BiDi 1330nm/1270nm, DDM 0°C~+70°C | |
| SFP-10G-BX40-SM1330/1270 | 10Gbps, manutenção programada 40km LC de BiDi 1330nm/1270nm, DDM 0°C~+70°C | |
| SFP-10G-BX60-SM1330/1270 | 10Gbps, manutenção programada 60km LC de BiDi 1330nm/1270nm, DDM 0°C~+70°C | |
| SFP-10G-BX80-SM1490/1550 | 10Gbps, manutenção programada 80km LC de BiDi 1490nm/1550nm, DDM 0°C~+70°C | |
| Transceptor de XFP | ||
| XFP-BX20-SM1330/1270 | 10Gbps, manutenção programada 20km LC de BiDi 1330nm/1270nm, DDM 0°C~+70°C | |
| XFP-BX40-SM1330/1270 | 10Gbps, manutenção programada 40km LC de BiDi 1330nm/1270nm, DDM 0°C~+70°C | |
| XFP-BX60-SM1330/1270 | 10Gbps, manutenção programada 60km LC de BiDi 1330nm/1270nm, DDM 0°C~+70°C | |
Mostra do produto
Mostra da fábrica
|
|
