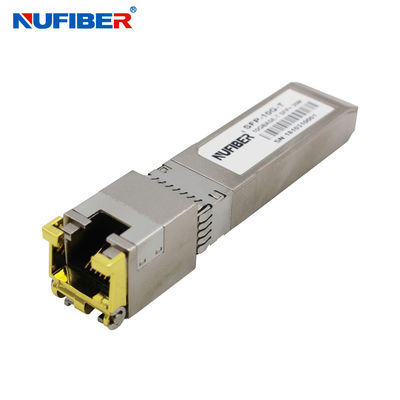

Transceptor compatível do módulo do cobre 30m RJ45 SFP de Huawei 10G BASE-T
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | NuFiber |
| Certificação: | CE FCC Rohs |
| Número do modelo: | SFP-10G-T |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Detalhes da embalagem: | 10pcs/plastic saco, 500pcs/carton |
| Tempo de entrega: | Dentro de 1-3 dias do trabalho |
| Termos de pagamento: | L/C, T/T, Western Union, cartão de crédito |
| Habilidade da fonte: | 10.000 PCes pelo mês |
|
Informação detalhada |
|||
| Taxa de dados: | 10Gb/s | Distância: | 30m |
|---|---|---|---|
| Conector: | RJ45 | DDM: | Apoio |
| Fonte de alimentação: | 3.3V | Temperatura de trabalho: | 0~70℃ |
| Garantia: | 1 ano | Compatibilidade: | Cisco, HP, Huawei, Finisar… |
| Fabricante: | Sim | ||
| Realçar: | Transceptor do módulo do RJ45 SFP,transceptor do módulo de 30m SFP,Módulo de cobre compatível de Huawei SFP |
||
Descrição de produto
Transceptor compatível do módulo do módulo 30m Rj45 sfp de SFP do cobre de Huawei 10G BASE-T
Descrição
Os transceptores Pluggable do formulário pequeno do cobre de SFP+-10GBASE-T (SFP) são baseados acordo da fonte de SFP no multi (MSA). São compatíveis com os padrões 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T como especificado em IEEE STD 802,3. SFP+-10GBASE-T usa o pino do RX_LOS de SFP para a indicação da relação. Se levante o pino do TX_DISABLE de SFP, PHY IC esteja restaurado.
Características
- Apoio 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T
- pegada Quente-pluggable de SFP
- Conjunto compacto do conector RJ-45
- RoHS complacente e sem chumbo
- Única fonte de alimentação de +3.3V
- 10 Gigabit Ethernet sobre o cabo do gato 6a
- Temperatura de funcionamento ambiental: 0°C a +65°C
Comprimento do cabo
| Padrão | Cabo | Alcance | Porto do anfitrião |
| 10Gbase-T | CAT6A | 30m | XFI |
| 5Gbase-T/2.5Gbase-t | CAT5E | 50m | 5GBase-R/2.5GBase-X |
| 1000base-T | CAT5E | 100m | 1000base-FX |
Parâmetros óticos
| Parâmetro | Símbolo | Mínimo. | Típico | Máximo. | Unidades | Notas/circunstâncias |
| Fonte atual | É | 320 | 375 | miliampère | poder 1.2W máximo sobre a série completa da tensão e da temperatura. Veja a nota do cuidado abaixo | |
| Tensão entrada | Vcc | 3,13 | 3,3 | 3,47 | V | Provido à terra |
| Corrente de impulso | Isurge | 30 | miliampère | Tomada quente acima da corrente de estado estacionário. Veja a nota do cuidado |
Sinais de baixa velocidade
| Sinais de baixa velocidade, características eletrônicas | |||||
| Parâmetro | Símbolo | Minuto | Máximo | unidade | Notas/circunstâncias |
| PONTO BAIXO da saída de SFP | VOL | 0 | 0,5 |
V
|
4.7k a 10k levantam ao host_Vcc, medido no lado do anfitrião do conector |
| ELEVAÇÃO da saída de SFP | VOH | host_Vcc -0,5 | host_Vcc + 0,3 |
V
|
4.7k a 10k levantam ao host_Vcc, medido no lado do anfitrião do conector |
| SFP entrou BAIXO | VIL | 0 | 0,8 | V |
4.7k a 10k levantam a Vcc, medido no lado de SFP do conector
|
| ELEVAÇÃO da entrada de SFP | VIH | 2 | Vcc + 0,3 | V |
4.7k a 10k levantam a Vcc, medido no lado de SFP do conector |
Relação elétrica de alta velocidade
| Transmissão elétrica de alta velocidade Linha-SFP da relação | ||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | unidade | Notas/circunstâncias |
| Linha frequência | fL | 125 | Megahertz |
codificação 5-level, por IEEE 802,3 |
||
| Impedância da saída de Tx | Zout, TX | 100 | Ohm |
Diferencial, para tudo frequências no meio 1MHz e 125MHz |
||
| Impedância da entrada de Rx | Zin, RX | 100 | Ohm |
Diferencial, para tudo frequências no meio 1MHz e 125MHz |
||
| Relação elétrica de alta velocidade, Anfitrião-SFP | ||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | unidade | Notas/circunstâncias |
|
Única entrada de dados terminada balanço |
Vinsing | 250 | 1200 |
milivolt
|
Único terminado | |
|
Única saída de dados terminada balanço |
Voutsing | 350 | 800 | milivolt | Único terminado | |
| Tempo da elevação/queda | Tr, Tf | 175 | picosegundo | 20%-80% | ||
| Impedância da entrada de Tx | Zin | 50 | Ohm | Único terminado | ||
| Impedância da saída de Rx | Zout | 50 | Ohm | Único terminado | ||
Informação pedindo
| Transceptor duplo de SFP da fibra | |
| Número da peça | Descrição do produto |
| transceptor de 155Mbp/s SFP | |
| FE-SX-MM850 | 155Mbps, 850nm milímetro 2km LC duplo, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm milímetro 2km LC duplo, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm manutenção programada 20km LC duplo, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm manutenção programada 40km LC duplo, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm manutenção programada 80km LC duplo, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm manutenção programada 120km LC duplo, DDM 0°C~+70°C |
| transceptor de 1.25Gbps SFP | |
| GE-SX-MM850 | 1.25Gbps, 850nm milímetro 500m LC duplo, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm milímetro 2km LC duplo, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm manutenção programada 20km LC duplo, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm manutenção programada 40km LC duplo, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm manutenção programada 60km LC duplo, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm manutenção programada 80km LC duplo, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm manutenção programada 120km LC duplo, DDM 0°C~+70°C |
| transceptor de 10Gbps SFP | |
| SFP+-10GB-SR | fibra dupla LC 850nm 300M do multi modo do SÊNIOR de 10G SFP+ |
| SFP+-10GB-LRM | fibra dupla LC 1310nm 220M do multi modo de 10G SFP+ LRM |
| SFP+-10GB-LR | fibra dupla LC 1310nm 20km do único modo de 10G SFP+ LR |
| SFP+-10GB-ERM | fibra dupla LC 1310nm 40km do único modo de 10G SFP+ER |
| SFP+-10GB-ER | fibra dupla LC 1550nm 40km do único modo de 10G SFP+ER |
| SFP+-10GB-ZR | fibra dupla LC 1550nm 80km do único modo de 10G SFP+ZR |
| Transceptor de XFP | |
| XFP-10G-SR | fibra dupla LC 850nm 300M do multi modo do SÊNIOR de 10G XFP |
| XFP-10G-LRM | fibra dupla LC 1310nm 10kM do único modo de 10G XFP LRM |
| XFP-10G-LR | fibra dupla LC 1310nm 20km do único modo de 10G XFP LR |
| XFP-10G-ER | fibra dupla LC 1550nm 40km do único modo de 10G XFP ER |
| XFP-10G-ZR | fibra dupla LC 1550nm 80km do único modo do ZR de 10G XFP |
