| Quantidade mínima: | 1 parte |
| embalagem padrão: | 10pcs/plastic saco, 200pcs/carton |
| Período de entrega: | 1-3 dias do trabalho |
| método de pagamento: | L/C, T/T, Western Union |
| Capacidade de abastecimento: | 100.000 PCes pelo mês |

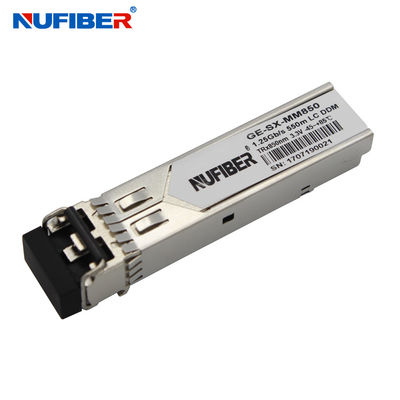

O transceptor GE-SX-MM850 da NuFiber é um módulo de alto desempenho e econômico que possui uma interface óptica LC duplex. CML padrão acoplado a AC para sinal de alta velocidade e sinais de controle e monitoramento LVTTL. A seção do receptor usa um receptor PIN e o transmissor usa um laser VCSEL de 850 nm, até 9dB de orçamento de link garante que este módulo seja uma aplicação Ethernet 1000Base de 550m.
Recursos
Aplicações
Parâmetros ópticos (TOP = -40 a 85°C, VCC = 3.135 a 3.465 Volts)
| Parâmetro | Símbolo | Mín. | Típico | Máx. | Unidade | Observação |
| Seção do transmissor: | ||||||
| Comprimento de onda central | λc | 840 | 850 | 860 | nm | |
| Largura espectral (RMS) | σRMS | 0,85 | nm | |||
| Potência de saída óptica | Pout | -9 | -3 | dBm | 1 | |
| Taxa de extinção | ER | 8,2 | dB | |||
| Tempo de subida/descida óptico | tr / tf | 260 | ps | 2 | ||
| Ruído de intensidade relativa | RIN | -120 | dB/Hz | |||
| Máscara do diagrama de olho de saída | Conformidade com IEEE802.3 z (segurança do laser classe 1) | |||||
| Seção do receptor: | ||||||
| Comprimento de onda de entrada óptica | λc | 770 | 860 | nm | ||
| Sobrecarga do receptor | Pol | 0 | dBm | 4 | ||
| Sensibilidade RX | Sen | -18 | dBm | 4 | ||
| Afirmação RX_LOS | LOS A | -29 | dBm | |||
| Desafirmação RX_LOS | LOS D | -19 | dBm | |||
| Histerese RX_LOS | LOS H | 0,5 | dB | |||
| Especificações gerais: | ||||||
| Taxa de dados | BR | 1,25 | Gb/s | |||
| Taxa de erro de bits | BER | 10-12 | ||||
| Comprimento máximo de link suportado em MMF de 50/125μm a 1,25 Gb/s | LMAX | 550 | m | |||
| Orçamento total do sistema | LB | 8 | dB | |||
Informações para pedidos
| SFP de fibra dupla Transceptor | |
| Número da peça | Descrição do produto |
| SFP de 155 Mbps Transceptor | |
| FE-SX-MM850 | 155 Mbps, 850 nm MM 2 km Dual LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155 Mbps, 1310 nm MM 2 km Dual LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155 Mbps, 1310 nm SM 20 km Dual LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155 Mbps, 1310 nm SM 40 km Dual LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155 Mbps, 1550 nm SM 80 km Dual LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155 Mbps, 1550 nm SM 120 km Dual LC, DDM 0°C~+70°C |
| SFP de 1,25 Gbps Transceptor | |
| GE-SX-MM850 | 1,25 Gbps, 850 nm MM 500 m Dual LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1,25 Gbps, 1310 nm MM 2 km Dual LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1,25 Gbps, 1310 nm SM 20 km Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1,25 Gbps, 1310 nm SM 40 km Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1,25 Gbps, 1550 nm SM 60 km Dual LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1,25 Gbps, 1550 nm SM 80 km Dual LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1,25 Gbps, 1550 nm SM 120 km Dual LC, DDM 0°C~+70°C |
| SFP de 10 Gbps Transceptor | |
| SFP+-10GB-SR | 10G SFP+ SR Multimodo fibra dupla LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Multimodo fibra dupla LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Monomodo fibra dupla LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER Monomodo fibra dupla LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Monomodo fibra dupla LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Monomodo fibra dupla LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40km |
| SFP+10G80-DWDM | DWDM SFP+ 80km |
| XFP Transceptor | |
| XFP-10G-SR | 10G XFP SR Multimodo fibra dupla LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Monomodo fibra dupla LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Monomodo fibra dupla LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Monomodo fibra dupla LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR Monomodo fibra dupla LC 1550nm 80km |
| Transceptor CWDM DWDM | |
| XFP-CWDM-40xx | 1470 ~1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40km |
| XFP-DWDM-80xx | DWDM XFP 80km |
| XFP-DWDM-100xx | DWDM XFP100km |
