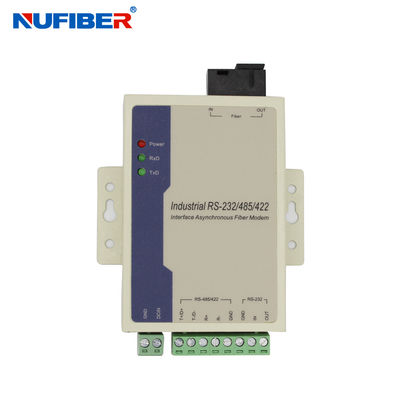

Série de RS485 RS422 RS232 à fonte de alimentação do conversor DC24V da fibra ótica
Detalhes do produto:
| Lugar de origem: | Shenzhen, China (continente) |
| Marca: | NUFIBER |
| Certificação: | CE |
| Número do modelo: | GM168SM-C20A/B |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 par |
|---|---|
| Detalhes da embalagem: | A caixa que empacota, os produtos é embalada no standard internacional. Cada caixa é alinhada com um |
| Tempo de entrega: | 1-3 dias de trabalho após o pagamento |
| Termos de pagamento: | T/T, Western Union, cartão de crédito |
| Habilidade da fonte: | 10000 pares pelo mês |
|
Informação detalhada |
|||
| Relação: | RS232/422/485 | Tipo da fibra: | Palavra simples da manutenção programada |
|---|---|---|---|
| Distância: | 20km | Comprimento de onda: | 1310nm/1550nm |
| Conector da fibra: | SC | Fonte de alimentação: | 9-40V |
| Dimensão: | 100mm*69mm*22mm | Material: | Caixa do ferro |
| Temperatura de trabalho: | ℃ 0~50 | Garantia: | 12Months |
| Realçar: | Série de DC24V ao conversor da fibra ótica,DC24V RS422 ao conversor da fibra ótica,Série RS232 ao conversor da fibra ótica |
||
Descrição de produto
Série de RS485 RS422 RS232 à fonte de alimentação do conversor DC24V da fibra ótica
Série ao conversor RS485/422/232 da fibra ótica à fonte de alimentação do modem DC24V da fibra
Vista geral
O modelo 168 é meio mais MODEM ótico da fibra da relação da função e da economia RS-232/485/422. É a melhor escolha para conectar RTU controlador PARA HOSPEDAR ou de SCADA. Usou a fibra ótica como o meio de transferência, aumenta a função de transferência do sistema. O equipamento de comunicação abstém-se ameaça eficaz ao curto circuito, impulso, eletromagnetismo para perturbar sob o ambiente do scurviness.
Função e característica
a) relação do apoio RS-232/RS-485/RS-422
b) assíncrono, ponto a ponto, taxa até 120Kbps
c) entrada do volt da C.C. do apoio 9V~40V, consumo 2W
d) proteção do impulso de 1500W, proteção 15KV estática
e) nó do apoio 32 do porto de RS-485/422 (nó bem escolhido do mão-alfaiate 128 da lata)
f) comprimento de onda do funcionamento: 1310nm
g) a taxa do sinal do auto teste, o automóvel zero do atraso transmite
Diretriz do desempenho
Relação: apoio EIARS-232, 485, padrão 422
Taxa: 0-500Kbps
Transmita a distância: RS-232 porto 15m, RS-485/422 porto 1500m, multi-modo portuário ótico 2KM, único-modo 20KM
Ambiente de trabalho: 0℃ a 60℃
Diretriz da aparência
Tipo de relação: 8 blocos de terminais mordidos, relação bem escolhida do multi-modo ST/SC/FC, relação da escolha FC/SC/ST do único-modo
L*W*H: 100mm*69mm*22mm
Shell: Ferro
Cor: Branco
Peso: 230g
O Pin define
Relação do poder
Terra --------- Terra
DCIN --------- entrada 9-40V
Relação de fibra ótica
EM --------- Entrada de fibra ótica
SAÍDA --------- Saída de fibra ótica
Porto RS-485/422
T+/D+ --------- RS-422 enviam + RS-485 +
T-/D- --------- RS-422 enviam -/RS-485-
R+ --------- RS-422 recebeu +
R -------- RS-422 recebeu –
Terra --------- Terra
Porto RS-232
EM --------- Entrada RS-232
SAÍDA --------- Saída RS-232
Terra --------- Terra
A luz indicadora explica
Poder: Indicação de poder
RxD: A relação de fibra ótica recebe a indicação
TxD: A relação de fibra ótica envia a indicação
