| Quantidade mínima: | 1 parte |
| embalagem padrão: | 10pcs/plastic saco, 500pcs/carton |
| Período de entrega: | Dentro de 1-3 dias do trabalho |
| método de pagamento: | L/C, T/T, Western Union, cartão de crédito |
| Capacidade de abastecimento: | 10.000 PCes pelo mês |

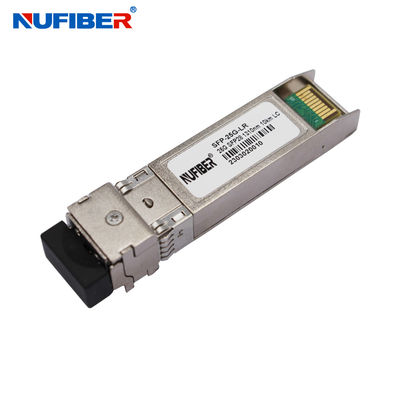

25G SFP+ Duplex LC Fiber Transceiver 1310nm 10KM DFB Modulo Óptico Transceiver
25Gb/s SFP28 Transceptor SFP28-28G-LR de fibra dupla monomodo 10km 1310nm LC DDM
O NuFiber SFP-25G-LR é um módulo de transceptor SFP28 de fibra óptica de um único canal, ligável, para aplicações 25G Ethernet e InfiniBand EDR.É um módulo de alto desempenho para comunicações de dados de curto alcance e aplicações de interconexão que operam a 25.78125Gb/s até 10km. Este módulo é projetado para operar em sistemas de fibra de modo único usando um comprimento de onda nominal de 1310nm. A interface elétrica usa um conector tipo borda de contato 20.A interface óptica utiliza um recipiente LC duplexEste módulo incorpora Gigalight Tecnologias circuito comprovado e tecnologia para fornecer vida longa confiável, alto desempenho e serviço consistente.
Características
Aplicações
Parâmetros ópticos
| Parâmetro | Símbolo | Min. | Tipico | Max. | Unidade | Notas | |
| Transmissor | |||||||
| Taxa de dados | BR | 25.78 | 28.05 | Gbit/s | |||
| Comprimento de onda central | λc | 1295 | 1310 | 1325 | nm | ||
| Largura espectral (-20dB) | σ | 1 | nm | ||||
| Potência média de saída | Pavg | - Um.5 | 2 | dBm | |||
| Potência óptica OMA | POMA | - Seis.4 | 3 | dBm | |||
| Taxa de extinção | Urgência | 3.5 | dB | ||||
| Balanço diferencial de entrada de dados | VIN, PP | 180 | 700 | mV | |||
| Impedância diferencial de entrada | Número ZIN | 90 | 100 | 110 | Ó | ||
| Desativar TX | Desativar | 2.0 | Vcc | V | |||
| Ativar | 0 | 0.8 | V | ||||
| Falha do TX | Culpa | 2.0 | Vcc | V | |||
| Normal | 0 | 0.8 | V | ||||
| Receptor | |||||||
| Taxa de dados | BR | 25.78 | Gbit/s | ||||
| Comprimento de onda central | λc | 1295 | 1310 | 1325 | nm | ||
| Sensibilidade do receptor (OMA) | Psens | - | - | - Trinta e três.0 | dBm | ||
| Potência do receptor (OMA) | - 13 | dBm | |||||
| Ativos líquidos | Perda | - Doze | dBm | ||||
| Período de validade | Localização | - 13 | dBm | ||||
| LOS Histerese | 0.5 | dB | |||||
| Balanço diferencial de saída de dados | Vout, PP | 300 | 900 | mV | |||
| LOS | Alto | 2.0 | Vcc | V | |||
| Baixo | 0.8 | V | |||||
Informações de encomenda
| Número da parte | Taxa ((bps) | Ondas | Tipo de cabo | Interface | Alcance |
Óptica Componentes |
| 25G SFP28 | ||||||
| SFP28-25G-SR | 25G | 850 nm | FPM | LC duplex | 100m | VCSEL 850 nm |
| SFP28-25G-LR | 25G | 1310 nm | SMF | LC duplex | 10 km | DFB 1310nm |
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4-S | 103.1 Gbp | 850 nm | FPM | MTP/MPO-12 | 100m | VCSEL 850 nm |
| QSFP28-100G-LR4-S | 103.1 Gbp | 1310 nm | SMF | LC duplex | 10 km | DML 1310nm |
| QSFP28-100G-PSM4-S | 103.1 Gbp | 1310 nm | SMF | MTP/MPO-12 | 500m | 4x DFB |
| QSFP28-100G-SM-SR | 103.1 Gbp | CWDM 1271~1331nm |
SMF | LC duplex | 2 km | DML CWDM |
| QSFP28-100G-eCWDM4-S | 103.1 Gbp | CWDM 1271~1331nm |
SMF | LC duplex | 10 km | DML CWDM |
| QSFP28-100G-ER4L-S | 103.1 Gbps | 1310 nm | SMF | LC Duplex | 25 km-40 km | 4x EML |
| 100G CFP/CFP2/CFP4 | ||||||
| CFP-100G-SR10 | 103.1 Gbp | 850 nm | FPM | MTP/MPO-24 | 150m@OM4, 100m@OM3 | 10x VCSEL |
| CFP-100G-LR4 | 103.1 Gbp | 1310 nm | SMF | LC duplex | 10 km | 4x DFB |
| CFP-100G-ER4 | 103.1 Gbp | 1310 nm | SMF | LC duplex | 40 km | 4x DFB |
| CFP2-100G-SR10 | 112 Gbps | 850 nm | FPM | MTP/MPO | 300m@OM3, 400m@OM4 | 10x VCSEL |
| CFP2-100G-LR4-D | 112 Gbps | 1310 nm | SMF | LC duplex | 10 km | 4x DFB |
| CFP2-100G-ER4 | 113 Gbps | LWDM (1295.56nm, 1300.05nm, 1304.58nm, 1309.14nm) |
SMF | LC duplex | 40 km | 4x DFB |
| CFP4-100GBASE-LR4 | 112 Gbps | 1310 nm | SMF | LC duplex | 10 km | 4x DFB |
Embalagem e transporte
Exposição de fábrica
|
|
