Série de Bidi RS485 RS485422 ao comprimento de onda do funcionamento do conversor 1310nm da fibra

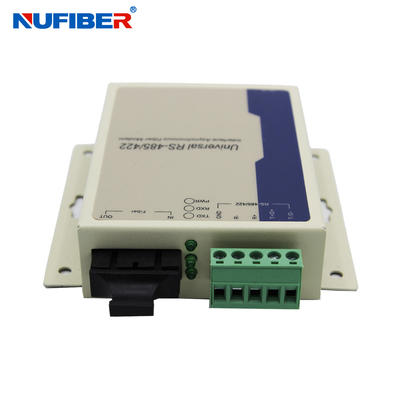

Conversor de fibra para série RS485/422 Modem de fibra SM Bidi 20km GM268SM-C20A/B

Descrição

O Modelo 268 é uma espécie de modem de fibra óptica de interface RS-485/422 com mais função e economia.aumentar a função de transferência do sistemaEquipamento de comunicação abster-se de ameaça eficaz para raio, onda, perturbação eletromagnética sob o ambiente seguro.

Função e característica

a) Suporte à interface RS-485/RS-422

b) Assíncrono, ponto a ponto, taxa de até 120 Kbps

c) Suporte de entrada de energia 5 V CC

d) Proteção contra sobretensões de 1500 W, proteção estática de 15 KV

e) Portos RS-485/422 de suporte a 32 nós (podem escolher manualmente 128 nós)

f) Comprimento de onda de trabalho: 1310 nm

g) Taxa automática de sinal de ensaio, transmissão automática sem atraso

Orientação relativa ao desempenho

Interface: suporte à norma EIA RS-485, RS-422

Taxa: 0-120Kbps

Distância de transmissão: porta RS-485/422 1200m, porta óptica multimodo 2KM, modo único 20KM

Ambiente de trabalho: -25°C a 70°C

Orientação relativa à aparência

Tipo de interface: bloco terminal de 5 bits (RS-485/422), interface ST/SC/FC de opção multimodo, interface FC/SC/ST de opção monomodo

L*W*H: 100mm*69mm*22mm

Concha: Ferro

Cor: Branco

Peso: 230g

Defina pin

Interface de fibra óptica

IN --------- Entrada de fibra óptica

OUT --------- Saída de fibra óptica

Porta RS-422

T+ --------- RS-422 Enviar +

T- --------- RS-422 Enviar -

R+ --------- RS-422 Recebido +

R- -------- RS-422 Recebido

GND -------- Terreno

Porta RS-485

D+ --------- RS-485+

D- --------- RS-485-

GND -------- Terreno

Luz de indicador explicar

Potência: indicação de potência

RxD: Interface de fibra óptica receber indicação

TxD: Indicação de envio da interface de fibra óptica
