| Quantidade mínima: | 1 parte |
| embalagem padrão: | placa 4pcs/plastic, |
| Período de entrega: | Dentro de 1-3 dias do trabalho |
| método de pagamento: | L/C, T/T, Western Union, cartão de crédito |
| Capacidade de abastecimento: | 10.000 PCes pelo mês |
(QSFP28-100G-SR4)

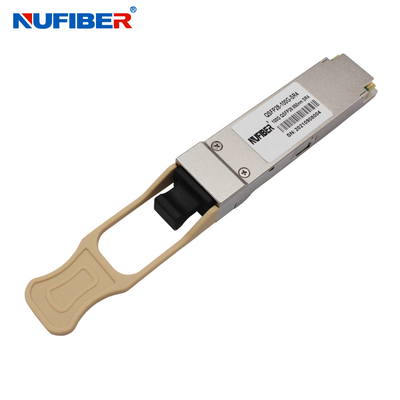

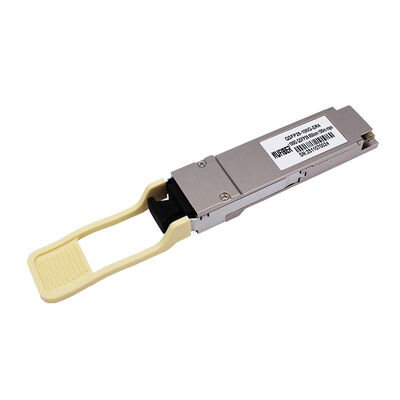

QSFP28-100G-SR4 100Gb/s QSFP28 Transceptor multimodo 100m 850nm MPO/MTP
Conector MTP/MPO, 850nm, VCSEL, Multimodo
O QSFP28-100G-SR4 é um módulo de transceptor projetado para aplicações de comunicação óptica de 100 m. O projeto é compatível com 100GbASE-SR4 do padrão IEEE 802.3-2012 Cláusula 88.3bm CAUI-4 chip para módulo padrão elétrico ITU-T G.959O módulo converte 4 canais de entrada (ch) de 25,78 Gbps em 27,95 Gbps de dados elétricos em sinais ópticos de 4 faixas,e multiplexá-los num único canal para uma transmissão óptica de 100 Gb/sPor outro lado, do lado do receptor, o módulo desmultiplica opticamente uma entrada de 100 Gb/s em sinais de 4 faixas e os converte em dados elétricos de saída de 4 faixas.
Características
Aplicações
Parâmetros ópticos
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade | Notas | |
| Taxa de transferência por canal | - | 25.78125 | Gbit/s | ||||
| Consumo de energia | - | 2.5 | 3.5 | W | |||
| Corrente de abastecimento | C.I.C. | 0.75 | 1.0 | A | |||
| Controlo de entrada/saída de alta tensão | VIH | 2.0 | Vcc | V | |||
| Controlo de entrada/saída de baixa tensão | VIL | 0 | 0.7 | V | |||
| Desvio intercanal | TSK | 150 | P.S. | ||||
| RESETL Duração | 10 | Nós. | |||||
| RESETL Tempo de desativação | 100 | ms | |||||
| O poder do tempo | 100 | ms | |||||
| Transmissor | |||||||
| Tolerância da tensão de saída de ponta única | 0.3 | 4 | V | 1 | |||
| Tolerância de tensão de modo comum | 15 | mV | |||||
| Transmissão de tensão diferencial de entrada | VI | 120 | 1200 | mV | |||
| Impedância de diferença de entrada de transmissão | Número ZIN | 80 | 100 | 120 | |||
| Jitter de entrada dependente de dados | DDJ | 0.1 | UI | ||||
| Total de entrada de dados Jitter | TJ | 0.28 | UI | ||||
| Receptor | |||||||
| Tolerância da tensão de saída de ponta única | 0.3 | 4 | V | ||||
| Rx Tensão diferencial de saída | Vo | 600 | 800 | mV | |||
| Rx Tensão de saída de subida e de queda | Tr/Tf | 35 | ps | 1 | |||
| Jitter total | TJ | 0.7 | UI | ||||
| Jitter determinista | DJ | 0.42 | UI | ||||
Informações de encomenda
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Gbp | 850 nm | FPM | MTP/MPO | 100m | VCSEL 850 nm |
| QSFP28-100G-LR4 | 103.1 Gbp | 1310 nm | SMF | LC duplex | 10 km | DML 1310nm |
| QSFP28-100G-ER4 | 103.1 Gbps | 1310 nm | SMF | LC Duplex | 25 km-40 km | 4x EML |
| QSFP28-100G-PSM4 | 103.1 Gbp | 1310 nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Gbp | 1310 nm | SMF | MTP/MPO | 2 km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Gbp | CWDM | SMF | LC duplex | 2 km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Gbp | CWDM | SMF | LC duplex | 10 km | DML CWDM |
| 1271~1331nm | ||||||
Mostrar produtos
Aplicações:
Certificação
Embalagem e transporte
Exposição de fábrica
|
|
