| Quantidade mínima: | 1 parte |
| embalagem padrão: | 10pcs/plastic saco, 500pcs/carton, tamanho da caixa: 455*328*280mm |
| Período de entrega: | Dentro de 1-3 dias do trabalho |
| método de pagamento: | L/C, T/T, Western Union, cartão de crédito |
| Capacidade de abastecimento: | 100.000 PCes pelo mês |

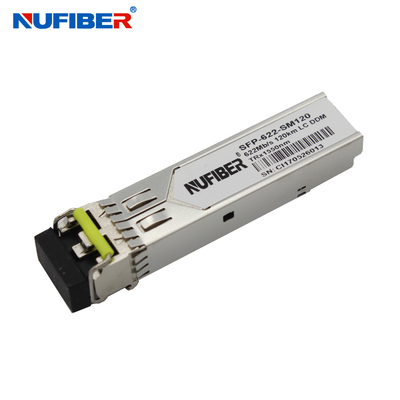

O transceptor Nufiber 622M-LX80-SM1550 é um módulo de alto desempenho e custo-benefício que possui uma interface óptica LC duplex.CML acoplada AC padrão para sinais de alta velocidade e sinais de controlo e monitoramento LVTTLA secção do receptor utiliza um receptor PIN e o transmissor utiliza um laser DFB de 1550nm, até 25dB para garantir a aplicação deste módulo SONET OC-12/SDH STM-4 80Km.
- Não.SONET OC-12/SDH STM-4
- Não.Ethernet rápido
- Não.Outras ligações ópticas
Parâmetros ópticos ((TOP = -40 a 85 °C, VCC = 3,135 a 3,465 volts)
| Parâmetro | Símbolo | Min.. | Tipico | Max.. | Unidade | Notas |
| Secção transmissora: | ||||||
| Comprimento de onda do centro | λc | 1530 | 1550 | 1570 | nm | |
| Largura do espectro | σ | 1 | nm | |||
| Potência de saída óptica | Pfora. | -3 | +2 | dBm | 1 | |
| Tempo de subida/baixa óptica | tr/ tf | 300 | ps | 2 | ||
| Taxa de extinção | Urgência | 10 | dB | |||
| Jitter gerado (de pico para pico) | JTXp-p | 0.07 | UI | 3 | ||
| Jitter gerado (rms) | JTXRMS | 0.07 | UI | 3 | ||
| Máscara de olho para saída óptica | Compatível com a norma G.957 (segurança do laser de classe 1) | |||||
| Seção receptor: | ||||||
| Comprimento de onda de entrada óptica | λc | 1260 | 1600 | nm | ||
| Sobrecarga do receptor | POl | - 8 | dBm | 4 | ||
| Sensibilidade ao RX | Sen | - 28 | dBm | 4 | ||
| RX_LOS Assert | LOSA | - 45 | dBm | |||
| RX_LOS Desafirmar | LOSD | - 29 | dBm | |||
| Histerese RX_LOS | LOSH | 0.5 | dB | |||
| Especificações gerais: | ||||||
| Taxa de dados | BR | 622 | Mb/s | |||
| Taxa de erro de bits | BER | 10- Doze | ||||
| Comprimento máximo de ligação suportado em 9/125μm SMF@622Mb/s | LMax. | 80 | km | |||
| Orçamento total do sistema | LB | 25 | dB | |||
Informações de encomenda
| SFP de dupla fibraTransmissor | |
| Número da parte | Descrição do produto |
| 155Mbp/s SFPTransmissor | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 1.25Gbps SFPTransmissor | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Dual LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Dual LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| SFP de 10 GbpsTransmissor | |
| SFP+-10GB-SR | 10G SFP+ SR Multi-modo de fibra dupla LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Multi modo de fibra dupla LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Fibra dupla de modo único LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER Fibra dupla de modo único LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Fibra dupla de modo único LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Fibra dupla de modo único LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~ 1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40 km |
| SFP+10G80-DWDM | SFP+ 80 km |
| XFPTransmissor | |
| XFP-10G-SR | 10G XFP SR Multi-modo de fibra dupla LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Fibra dupla de modo único LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Fibra dupla de modo único LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Fibra dupla de modo único LC 1550nm 40km |
| XFP- 10G-ZR | 10G XFP ZR Fibra dupla de modo único LC 1550nm 80km |
| Transceptor CWDM DWDM | |
| XFP-CWDM-40xx | 1470 ~ 1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DTDM-40xx | DWDM XFP 40 km |
| XFP-DTDM-80xx | DWDM XFP 80 km |
| XFP-DTDM-100xx | DWDM XFP100km |
Mostrar produtos
Embalagem e transporte
Exposição de fábrica
|
|
