| Quantidade mínima: | 1 parte |
| embalagem padrão: | 10pcs/plastic saco, 200pcs/carton |
| Período de entrega: | 2-3 dias |
| método de pagamento: | T/T, Western Union |
| Capacidade de abastecimento: | 1000 partes/semana |

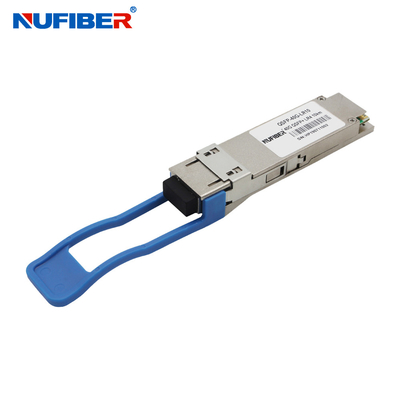

QSFP-40G-LR4 40Gb/s QSFP+ Transceptor 10km 1310nm SMF módulo óptico LC duplex compatível Cisco Huawei HP
Transceptor QSFP+ de 10 km a 40 Gb/s
Conector LC duplex, modo único
Descrição do produto
O QSFP-40G-LR4 é um módulo transceptor projetado para aplicações de comunicação óptica de 10 km. O projeto é compatível com o 40GBASE-LR4 do padrão IEEE P802.3ba.O módulo converte 4 canais de entrada (ch) de dados elétricos de 10Gb/s em 4 sinais ópticos CWDM, e multiplexa-os num único canal para transmissão óptica de 40Gb/s. Por outro lado, no lado do receptor, o módulo desmultiplexa ópticamente uma entrada de 40Gb/s em sinais de 4 canais CWDM,e converte-os em dados elétricos de saída de 4 canais.
Os comprimentos de onda centrais dos 4 canais CWDM são 1271, 1291, 1311 e 1331 nm como membros
da rede de comprimentos de onda CWDM definida na norma ITU-T G694.2Inclui um conector LC duplex para o
Para minimizar o desgaste óptico, o conector é equipado com uma interface óptica e um conector de 38 pinos para a interface eléctrica.
Dispersão no sistema de longa distância, a fibra monomodo (SMF) deve ser aplicada neste módulo.
Características fundamentais
4 vias CWDM MUX/DEMUX |
Até 11,2 Gbps de largura de banda por canal |
Largura de banda agregada > 40 Gbps |
Conector LC duplex |
Compatível com os padrões 40G Ethernet IEEE802.3ba e 40GBASE-LR4 |
Compatível com o QSFP MSA |
Transmissão até 10 km |
Compatível com as taxas de transferência de dados de banda Infini QDR/DDR |
Funcionamento de fonte de alimentação única +3,3 V |
Funções de diagnóstico digital integradas |
Intervalo de temperatura de 0°C a 70°C |
Compatível com a RoHS |
Aplicação
De rack para rack |
Centros de dados Switches e roteadores |
Redes de metrô |
Comutadores e roteadores |
Ligações Ethernet 40G BASE-LR4 |
Parâmetros ópticos ((T)OP= 0 a 70°C, VCC= 3.13A três.47 volts)
| Parâmetro | Símbolo | Min. | Tipo | Max. | Unidade | Arbitro. |
| Transmissor | ||||||
| Atribuição de comprimento de onda | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Relação de supressão no modo lateral | SMSR | 30 | - | - | dB | |
| Potência de lançamento média total | PT | - | - | 8.3 | dBm | |
| Potência média de lançamento, por faixa | - 7 | - | 2.3 | dBm | ||
| Diferença de potência de lançamento entre quaisquer duas pistas (OMA) | - | - | 6.5 | dB | ||
| Amplitude de modulação óptica, em cada faixa | OMA | - 4 | +3.5 | dBm | ||
| Potência de lançamento em OMA menos | ||||||
Sanção ao transmissor e à dispersão | - Quatro.8 | - | dBm | |||
| TDP, cada faixa | TDP | 2.3 | dB | |||
| Taxa de extinção | Urgência | 3.5 | - | - | dB | |
Definição da máscara ocular transmissora {X1, | - Não.25, 0.4, 0.45, 0.25, 0.28, 0,4} | |||||
| Tolerância à perda de retorno óptico | - | - | 20 | dB | ||
Informações de encomenda
| QSFP-40G-SR4 | Conector MPO/MTP de 40 Gb/s de 150 m, multi-modo, 850 nm |
| QSFP-40G-LR4 | Conector LC duplex de 10 km, de 40 Gb/s, modo único,1270-1330 nm |
| QSFP-40G-ER4 | Conector LC duplex de 40 Gbit/s de 40 km, modo único,1270-1330 nm |
| QSFP-40G-LR-S | Conector MPO PSM4 de 2 km, de 40 Gb/s, modo único,1310 nm |
| QSFP-40G-LR-S | Conector MPO PSM4 de 10 km, de 40 Gb/s, modo único,1310 nm |
| QSFP-40G-LX4 | Conector duplex LC de 150 m, multi modo (OM3)1270-1330 nm |
| QSFP-40G-LX4 | Conector duplex LC de 2 km, de 40 Gb/s, modo único,1270-1330 nm |
Mostrar produtos
|
|
